V Return Idler Roller

Το αυτόματο κεντράρισμα του ιμάντα είναι το βασικό πλεονέκτημα του κυλίνδρου YUFENG V Return Idler Roller. Το συμμετρικό συγκρότημα κυλίνδρων σε σχήμα V δημιουργεί πλευρικές δυνάμεις διόρθωσης καθώς ο ιμάντας κινείται, βοηθώντας τους λανθασμένους ιμάντες να οδηγούν πίσω προς το κέντρο χωρίς πρόσθετο εξοπλισμό διόρθωσης. Σχεδιασμένο για τμήματα επιστροφής μεσαίου και βαρέως τύπου, συμβάλλει στη μείωση της φθοράς των άκρων, της διαρροής υλικών και της λανθασμένης απόρριψης που προκαλείται από ανομοιόμορφη φόρτωση ή συσσώρευση υπολειμμάτων.

Βιοτεχνία Υλικών & Παραγωγής

Δομή υποστήριξης επιστροφής σχήματος V

Το YUFENG V Return Idler Roller έχει σχεδιαστεί ειδικά για την πλευρά επιστροφής των συστημάτων μεταφοράς με ιμάντα. Οι δύο κεκλιμένοι κύλινδροι σχηματίζουν μια σταθερή επιφάνεια στήριξης σε σχήμα V που βοηθά στην καθοδήγηση του άδειου ιμάντα προς το κέντρο, ενώ διατηρεί συνεχή επαφή σε όλο το πλάτος του ιμάντα.

Το σώμα του κυλίνδρου χρησιμοποιεί σωλήνα από ανθρακούχο χάλυβα χωρίς ραφή Q235 με επεξεργασία επιφάνειας από γαλβανισμένη εν θερμώ. Τα ρουλεμάν θωράκισης ZZ με διάκενο C3 είναι προγεμισμένα με γράσο λιθίου κατά της σκουριάς, ενώ η σφράγιση λαβύρινθου από νάιλον διπλού καναλιού και οι εξωτερικοί δακτύλιοι σκόνης από καουτσούκ παρέχουν πρόσθετη προστασία από τη σκόνη, τη λάσπη και την υγρασία.

Συναρμολόγηση ακριβείας για σταθερή λειτουργία ζώνης

Το πλαίσιο σε σχήμα V κατασκευάζεται μέσω ενσωματωμένης διαμόρφωσης χαλύβδινων πλακών και ρομποτικής συγκόλλησης. Η ευθυγράμμιση CNC μετά τη συναρμολόγηση ελέγχει τη συνολική διαρροή εντός 0,3 mm, συμβάλλοντας στη διατήρηση της σταθερής περιστροφής του κυλίνδρου και στη μείωση των κραδασμών κατά τη συνεχή λειτουργία του μεταφορέα.

Κάθε ολοκληρωμένο συγκρότημα ελέγχεται για ευθυγράμμιση κυλίνδρων, αντίσταση περιστροφής, απόδοση φορτίου και ακεραιότητα στεγανοποίησης πριν από την αποστολή για να διασφαλιστεί η αξιόπιστη εγκατάσταση και λειτουργία.

Στήριξη ζώνης σε σχήμα V και πλεονεκτήματα λειτουργίας

Βελτιωμένη τοποθέτηση ζώνης επιστροφής

Σε αντίθεση με τα συμβατικά ρελαντί μονής ευθείας επιστροφής, η διάταξη κεκλιμένου κυλίνδρου παρέχει μια καθορισμένη γεωμετρία στήριξης για τον ιμάντα επιστροφής. Αυτό βοηθά στη σταθεροποίηση της θέσης του ιμάντα όταν εμφανίζεται μικρή πλευρική κίνηση κατά τη συνεχή μεταφορά.

Επαφή μειωμένης ακμής

Το στήριγμα σε σχήμα V κατανέμει το φορτίο της ζώνης σε πολλαπλές επιφάνειες κυλίνδρων αντί να συγκεντρώνει την επαφή σε έναν επίπεδο κύλινδρο. Αυτό μπορεί να μειώσει την παρατεταμένη επαφή με τα άκρα και την ανομοιόμορφη φθορά που προκαλείται από την ασταθή τοποθέτηση του ιμάντα.

Κατάλληλο για διαφορετικές διατάξεις μεταφοράς

Το YUFENG Idler Roller μπορεί να διαμορφωθεί για διαφορετικά πλάτη μεταφορικής ταινίας, διαμέτρους κυλίνδρων και περιβάλλοντα λειτουργίας. Οι εκδόσεις γαλβανισμένου χάλυβα είναι κατάλληλες για γενική βιομηχανική χρήση, ενώ προσαρμοσμένες διαμορφώσεις ανθεκτικές στη διάβρωση μπορούν να παρέχονται για παράκτιες, εξορυκτικές και υγρές εφαρμογές.

Διαμόρφωση προϊόντος & Επιλογές Μηχανικής

Τυπική διαμόρφωση κυλίνδρων

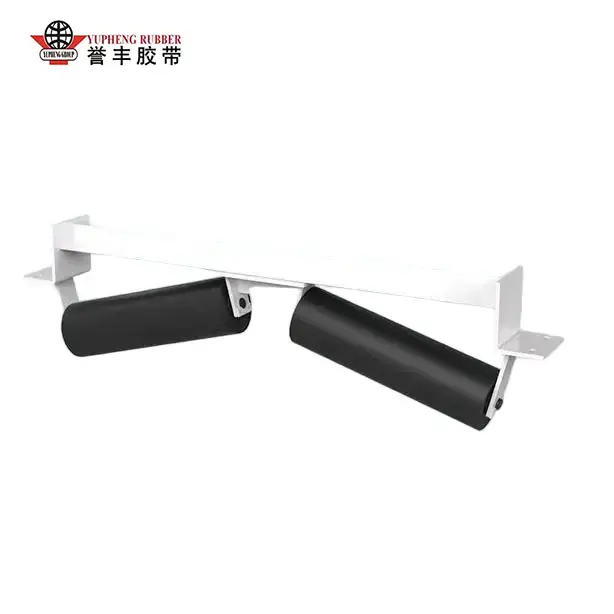

Το τυπικό συγκρότημα αποτελείται από δύο κεκλιμένους κυλίνδρους επιστροφής και ένα πλαίσιο στήριξης σε σχήμα V. Η διάμετρος του κυλίνδρου, το πλάτος του ιμάντα και οι διαστάσεις του πλαισίου μπορούν να αντιστοιχιστούν στην υπάρχουσα δομή του μεταφορέα.

Προαιρετική επεξεργασία υλικού και επιφάνειας

Ο ανθρακούχος χάλυβας Q235 χρησιμοποιείται για τυπικές εφαρμογές. Ανάλογα με τις συνθήκες λειτουργίας, το YUFENG μπορεί να παρέχει γαλβανισμένες επιφάνειες, κυλίνδρους με επένδυση από καουτσούκ και άλλες προσαρμοσμένες διαμορφώσεις για εφαρμογές που απαιτούν πρόσθετη αντιδιαβρωτική προστασία ή προστασία επαφής με ιμάντα.

Μηχανική Ειδικής Εφαρμογής

Για νέα έργα μεταφορέων και προγράμματα αντικατάστασης, το YUFENG μπορεί να ελέγξει το πλάτος του ιμάντα, τη δομή της πλευράς επιστροφής, την ταχύτητα του μεταφορέα, τις διαστάσεις εγκατάστασης και το περιβάλλον εργασίας πριν προτείνει την κατάλληλη διαμόρφωση V Return Idler Roller.

Πραγματική Εμπειρία Βιομηχανικής Εφαρμογής

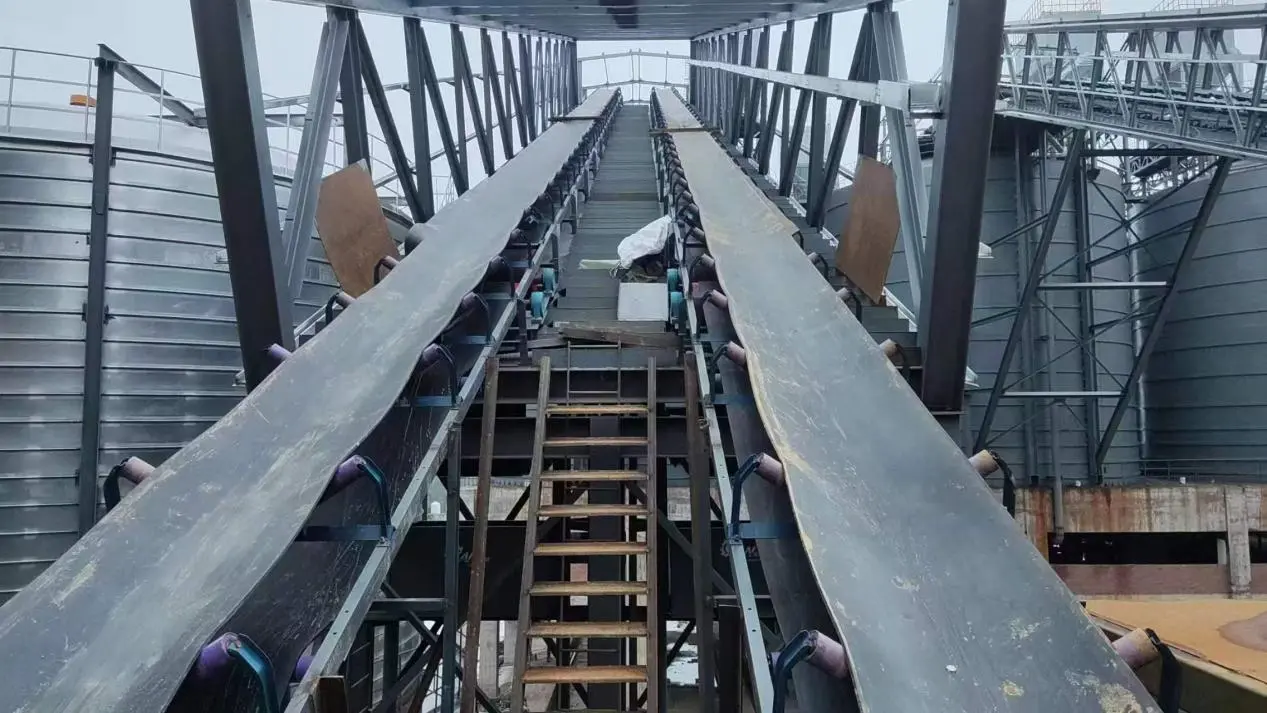

Ανοιχτό τμήμα Επιστροφών Μεταφορέων Άνθρακα

Το YUFENG V Return Idler Roller έχει εφαρμοστεί σε τμήματα μεταφοράς επιστροφής που μεταφέρουν άνθρακα, γκαζόν και αδρανή υλικά. Το στήριγμα σε σχήμα V βοηθά στη διατήρηση της θέσης του ιμάντα κατά τη μεταφορά σε μεγάλες αποστάσεις και μειώνει την ανάγκη για συχνή χειροκίνητη διόρθωση του ιμάντα.

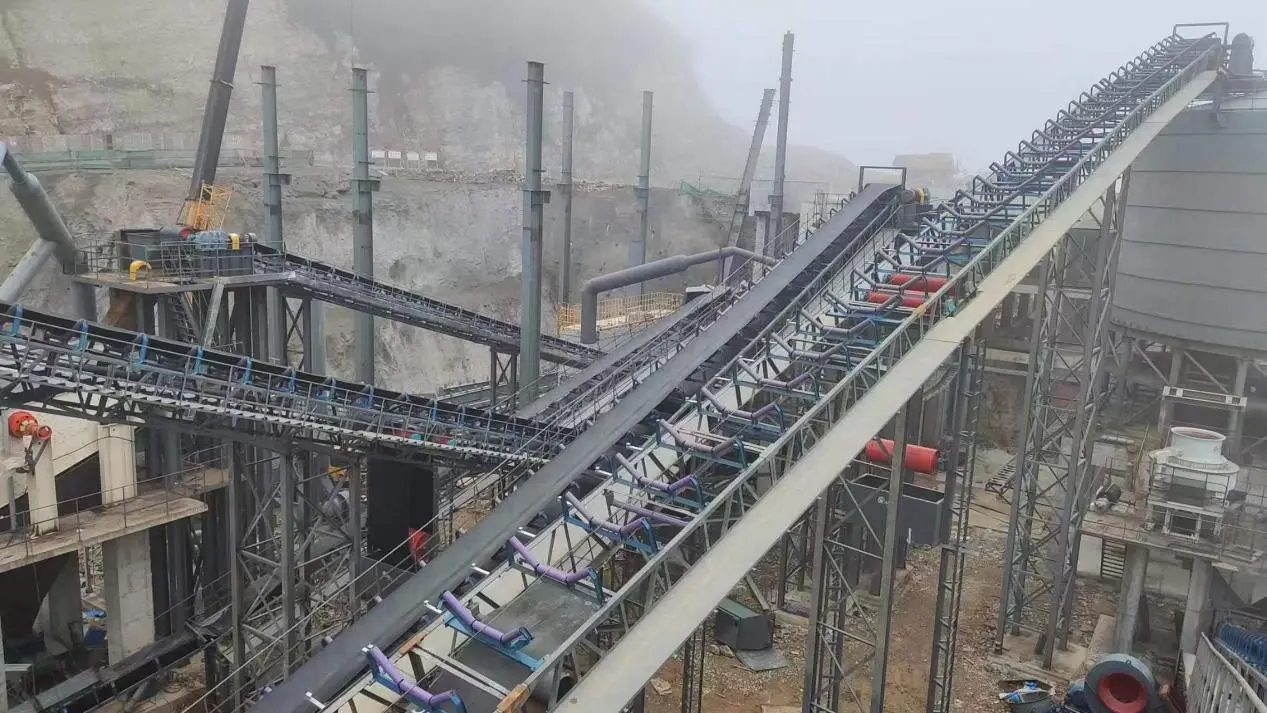

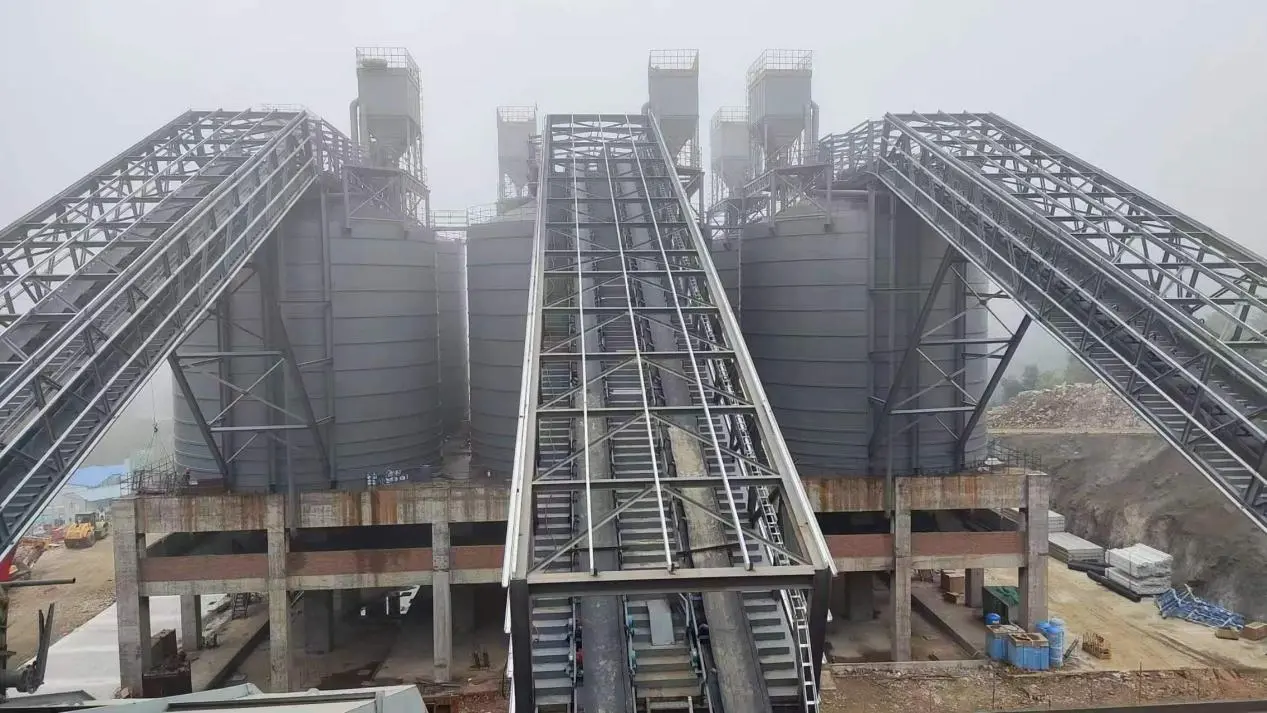

Συστήματα μεταφοράς τσιμέντου και αδρανών

Στα εργοστάσια τσιμέντου και αδρανών υλικών, οι ιμάντες επιστροφής εκτίθενται σε σκόνη, κραδασμούς και συνεχείς κύκλους λειτουργίας. Το γαλβανισμένο σώμα κυλίνδρων και η προστασία ρουλεμάν πολλαπλών σταδίων παρέχουν μια πρακτική λύση για αυτές τις συνθήκες, διατηρώντας ταυτόχρονα τις απαιτήσεις ρουτίνας συντήρησης διαχειρίσιμες.

Μεταφορείς Παράκτιου Υλικού Χύδην

Για εξωτερικούς μεταφορείς που εκτίθενται σε υγρασία και ομίχλη αλατιού, η YUFENG παρέχει γαλβανισμένες και προσαρμοσμένες διαμορφώσεις ανθεκτικές στη διάβρωση. Η ενισχυμένη δομή στεγανοποίησης βοηθά στην προστασία των εσωτερικών ρουλεμάν και υποστηρίζει μεγαλύτερα διαστήματα λειτουργίας μεταξύ των επιθεωρήσεων συντήρησης.

Ποιοτικός έλεγχος εργοστασίου & Προσαρμοσμένη Προμήθεια

Ελεγχόμενη παραγωγική διαδικασία

Η YUFENG διαχειρίζεται την επεξεργασία σωλήνων, τη διαμόρφωση πλαισίου, τη συγκόλληση, τη συναρμολόγηση κυλίνδρων και την τελική επιθεώρηση εντός του συστήματος παραγωγής της. Οι βασικές διαστάσεις και οι επιδόσεις λειτουργίας ελέγχονται πριν από την κυκλοφορία των προϊόντων για αποστολή.

Προσαρμοσμένη αντιστοίχιση μεταφορέων

Οι πελάτες μπορούν να παρέχουν πλάτος μεταφορικής ταινίας, διάμετρο κυλίνδρου, διαστάσεις εγκατάστασης και συνθήκες λειτουργίας. Οι μηχανικοί της YUFENG μπορούν στη συνέχεια να προετοιμάσουν αντίστοιχες προδιαγραφές ή σχέδια CAD για αντικατάσταση και νέα έργα μεταφοράς.

Εργοστασιακή-Άμεση Υποστήριξη

Η YUFENG παρέχει αξιολόγηση δειγμάτων, επιβεβαίωση τεχνικών προδιαγραφών, προσαρμοσμένη παραγωγή και άμεση προμήθεια από το εργοστάσιο για διανομείς, κατασκευαστές μεταφορέων, εργολάβους μηχανικής και βιομηχανικούς τελικούς χρήστες.

Πλήρης πίνακας παραμέτρων προδιαγραφών προϊόντος

Το YUFENG υποστηρίζει μαζική παραγωγή πλήρους μεγέθους και μη τυπική προσαρμοσμένη επεξεργασία του κυλίνδρου, καλύπτοντας πολλαπλές διαμέτρους κυλίνδρων, πλάτη συναρμολόγησης και γωνίες κλίσης V για να ταιριάζει με διαφορετικά πλάτη μεταφορικής ταινίας και απαιτήσεις φορτίου:

Γιατί να επιλέξετε τα εργοστασιακά προϊόντα YUFENG

Factory Manufacturing & Quality Control

Το YUFENG ελέγχει την πλήρη διαδικασία παραγωγής από την προετοιμασία του σωλήνα κυλίνδρων και τη διαμόρφωση πλαισίου έως τη συγκόλληση, την εγκατάσταση ρουλεμάν, την ζυγοστάθμιση και την τελική επιθεώρηση. Κάθε διάταξη κυλίνδρου V Return Idler ελέγχεται για ακρίβεια διαστάσεων, ποιότητα συγκόλλησης, ομαλότητα περιστροφής και συνολική κατάσταση συναρμολόγησης πριν από την αποστολή. Αυτή η ολοκληρωμένη διαδικασία κατασκευής μας επιτρέπει να διατηρήσουμε σταθερή ποιότητα προϊόντων τόσο σε τυπικές παραγγελίες όσο και σε προσαρμοσμένα έργα μεταφοράς.

Μηχανική προσαρμογή για διαφορετικά συστήματα μεταφοράς

Υποστηρίζουμε προσαρμοσμένες διαμέτρους κυλίνδρων, ενεργά μήκη, γωνίες σχήματος V, διαστάσεις πλαισίου και διαμορφώσεις υλικού σύμφωνα με το πλάτος του ιμάντα μεταφοράς, το λειτουργικό φορτίο και τις απαιτήσεις εγκατάστασης. Για απαιτητικά περιβάλλοντα, οι προαιρετικές διαμορφώσεις περιλαμβάνουν γαλβανισμένο εν θερμώ χάλυβα, εξαρτήματα από ανοξείδωτο χάλυβα, ενισχυμένα πλαίσια και συγκροτήματα ρουλεμάν υψηλής θερμοκρασίας. Οι πελάτες μπορούν να παρέχουν σχέδια μεταφορέων ή παραμέτρους λειτουργίας και η ομάδα μηχανικών μας μπορεί να προτείνει μια κατάλληλη διαμόρφωση κυλίνδρου αδράνειας.

Μακροπρόθεσμη Προμήθεια & Τεχνική Υποστήριξη

Με αποκλειστικές εγκαταστάσεις παραγωγής και δοκιμών, η YUFENG υποστηρίζει τόσο τακτικές παραγγελίες αντικατάστασης όσο και έργα συστημάτων μεταφοράς μεγάλης κλίμακας. Παρέχουμε τεχνικά σχέδια, επιβεβαίωση προδιαγραφών, ρυθμίσεις δειγμάτων και συντονισμό παραγωγής πριν από την αποστολή, ακολουθούμενα από απομακρυσμένη καθοδήγηση εγκατάστασης και συντήρησης όταν απαιτείται.

Αυτή η δομή υπηρεσιών βοηθά τους εργολάβους μεταφορέων, τους ενοποιητές συστημάτων και τις ομάδες βιομηχανικών προμηθειών να απλοποιήσουν την προμήθεια και να διατηρήσουν συνεπείς προδιαγραφές σε πολλές γραμμές μεταφοράς.

Συχνές Ερωτήσεις

Ε1: Ποια είναι η κύρια διαφορά μεταξύ ενός Idler Roller και ενός idler idler με ευθεία επιστροφή;

A1:Ένα ρελαντί με ευθεία επιστροφή παρέχει επίπεδη παθητική στήριξη, ενώ ένα V Return Idler χρησιμοποιεί κεκλιμένους κυλίνδρους για να δημιουργήσει μια καθοδηγούμενη επιφάνεια κίνησης για τον ιμάντα επιστροφής. Αυτή η διαμόρφωση βοηθά στη διατήρηση της θέσης του ιμάντα και στη μείωση της μονόπλευρης φθοράς των άκρων, καθιστώντας τον πιο κατάλληλο για συστήματα μεταφοράς όπου η περιπλάνηση του ιμάντα είναι ένα επαναλαμβανόμενο πρόβλημα.

Ε2: Μπορεί το V Return Idler Roller να προσαρμοστεί για διαφορετικά συστήματα μεταφοράς;

A2:Ναί. Το YUFENG μπορεί να προσαρμόσει τη διάμετρο του κυλίνδρου, το πραγματικό μήκος, το πλάτος συναρμολόγησης, τη γωνία V, το πάχος του πλαισίου και το υλικό σύμφωνα με το σχέδιο του μεταφορέα. Ειδικές διαμορφώσεις όπως εξαρτήματα από ανοξείδωτο χάλυβα, ενισχυμένα πλαίσια και συγκροτήματα ρουλεμάν υψηλής θερμοκρασίας είναι επίσης διαθέσιμα για απαιτητικές εφαρμογές.

Ε3: Τι συντήρηση απαιτείται για τους κυλίνδρους αδράνειας;

A3:Η τακτική συντήρηση περιλαμβάνει κυρίως τον έλεγχο της περιστροφής του κυλίνδρου, της κατάστασης του πλαισίου και της συγκόλλησης, της ακεραιότητας της γαλβανισμένης επιφάνειας και της ευθυγράμμισης του μεταφορέα. Το να διατηρείτε τον ιμάντα σωστά τεντωμένο και το πλαίσιο του μεταφορέα σωστά ευθυγραμμισμένο βοηθά επίσης στην αποφυγή υπερβολικής πλευρικής φόρτισης και στην παράταση της διάρκειας ζωής του ρελαντί.

Ε4: Ποιες πληροφορίες πρέπει να παρέχονται όταν ζητάτε μια προσφορά;

A4:Οι αγοραστές θα πρέπει να παρέχουν το πλάτος του μεταφορικού ιμάντα, τη διάμετρο του κυλίνδρου, την ταχύτητα του ιμάντα, το υλικό που μεταφέρεται, το περιβάλλον λειτουργίας και την απαιτούμενη γωνία V, εάν είναι διαθέσιμη. Μπορούν επίσης να παρέχονται σχέδια μεταφορέων ή υπάρχουσες αδρανείς διαστάσεις, ώστε η YUFENG να προτείνει την κατάλληλη διαμόρφωση και να προετοιμάσει μια εργοστασιακή προσφορά.

Ε5: Μπορεί η YUFENG να παρέχει δείγματα πριν από τη μαζική παραγωγή;

A5:Ναί. Παραγγελίες δειγμάτων μπορούν να κανονιστούν για επαλήθευση προδιαγραφών και δοκιμή εγκατάστασης πριν από την παραγωγή μεγάλου όγκου. Η YUFENG μπορεί επίσης να παρέχει τεχνικά σχέδια και παραμέτρους προϊόντος για να βοηθήσει τους πελάτες να επιβεβαιώσουν τη συμβατότητα με το υπάρχον σύστημα μεταφοράς τους.

Επικοινωνήστε με τη YUFENG

Εάν χρειάζεστε ένα V Return Idler Roller για ένα σύστημα μεταφοράς με συχνή περιπλάνηση του ιμάντα, ανομοιόμορφη φθορά των άκρων ή απαιτητικές συνθήκες λειτουργίας από την πλευρά της επιστροφής, επικοινωνήστε με τη YUFENG για προδιαγραφές προϊόντος, προσαρμοσμένα σχέδια, υποστήριξη δειγμάτων και τιμολόγηση απευθείας από το εργοστάσιο.
