Κορυφαίος κατασκευαστής μεταφορικών πλαισίων Idler για συστήματα εξόρυξης και χειρισμού χύδην υλικών

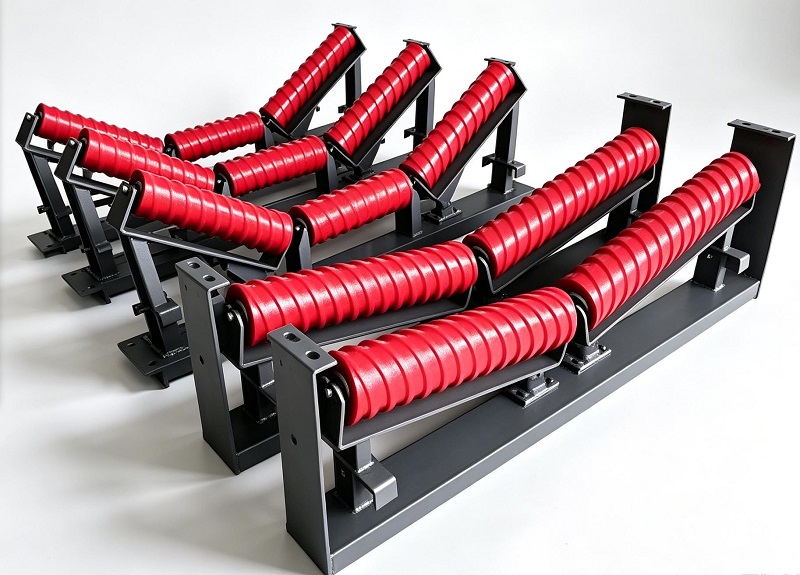

Πλαίσιο αδράνειας σκάφους

Το πλαίσιο ρελαντί της σκάφης εγκαθίσταται κυρίως στην πλευρά μεταφοράς των ιμάντα μεταφοράς. Η δομή τριών κυλίνδρων σχηματίζει ένα σχήμα γούρνας που υποστηρίζει χύμα υλικά και αυξάνει τη μεταφορική ικανότητα. Οι τυπικές γωνίες κατώφλι περιλαμβάνουν 20°, 30°, 35° και 45°.

Αυτός ο τύπος χρησιμοποιείται συνήθως σε ανθρακωρυχεία, εργοστάσια αδρανών υλικών, εργοστάσια τσιμέντου και συστήματα μεταφοράς υλικών χύδην όπου απαιτείται συνεχής υποστήριξη υλικών.

Return Idler Frame

Το πλαίσιο ρελαντί επιστροφής είναι εγκατεστημένο στην πλευρά επιστροφής των συστημάτων μεταφοράς για να υποστηρίζει τον άδειο ιμάντα μετά την εκφόρτωση υλικού. Η απλή δομή του παρέχει επαρκή ακαμψία, ενώ επιτρέπει την εύκολη αντικατάσταση του κυλίνδρου και τον τακτικό έλεγχο.

Επειδή τα τμήματα επιστροφής φέρουν λιγότερο φορτίο σε σύγκριση με τα τμήματα μεταφοράς, τα ελαφριά σχέδια συνήθως επιλέγονται για τη μείωση του συνολικού βάρους της δομής του μεταφορέα.

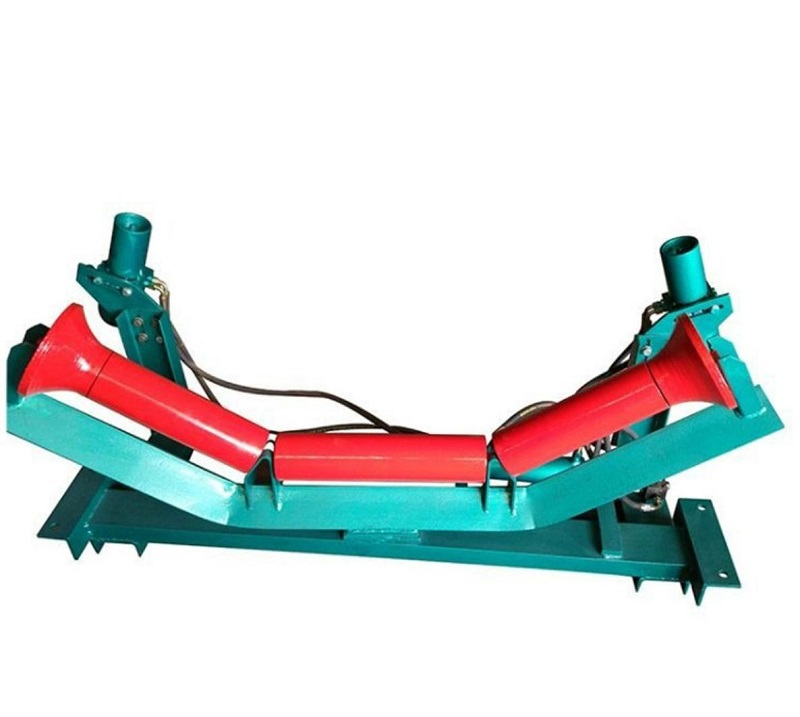

Αυτοευθυγραμμιζόμενο πλαίσιο αδράνειας

Το αυτοευθυγραμμιζόμενο πλαίσιο ρελαντί έχει σχεδιαστεί για να διορθώνει την απόκλιση του ιμάντα κατά τη λειτουργία. Όταν η κίνηση της ζώνης απομακρύνεται από την κεντρική γραμμή, ο περιστρεφόμενος μηχανισμός στήριξης δημιουργεί μια καθοδηγητική δύναμη για να βοηθήσει στην αποκατάσταση της κανονικής παρακολούθησης της ζώνης.

Είναι κατάλληλο για μεταφορείς μεγάλων αποστάσεων, σημεία μεταφοράς και εφαρμογές όπου μπορεί να συμβεί συχνά περιπλάνηση ζώνης.

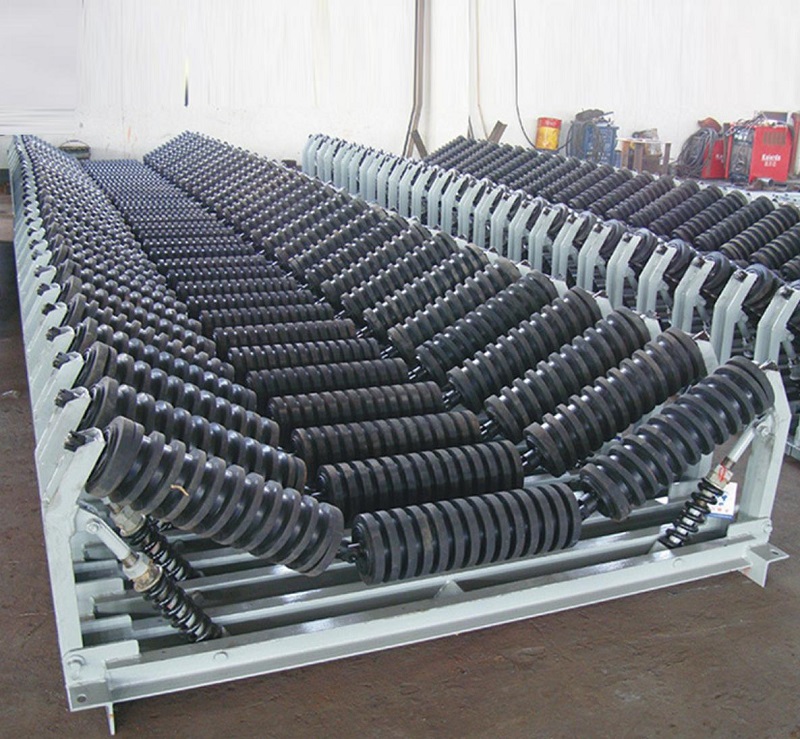

Πλαίσιο κρουστικού ρελαντί

Το κρουστικό ρελαντί πλαίσιο υιοθετεί ενισχυμένη κατασκευή από χάλυβα για περιοχές που εκτίθενται σε ισχυρές κρούσεις υλικού. Συνήθως εγκαθίσταται σε σημεία τροφοδοσίας όπου μεγάλου μεγέθους μετάλλευμα, άνθρακας ή αδρανή πέφτουν στον μεταφορικό ιμάντα.

Η ενισχυμένη κατασκευή συνεργάζεται με κυλίνδρους κρούσης για να απορροφά τους κραδασμούς φόρτωσης και να μειώνει τους κινδύνους παραμόρφωσης σε συνθήκες βαριάς χρήσης.

Κρεμαστό πλαίσιο τύπου H

Το αναρτημένο πλαίσιο αδράνειας τύπου H χρησιμοποιεί μια μέθοδο εγκατάστασης κρεμαστή χωρίς να απαιτείται παραδοσιακή τοποθέτηση θεμελίωσης. Ο αρθρωτός σχεδιασμός του επιτρέπει την ευκολότερη ρύθμιση και εγκατάσταση σε περιορισμένους χώρους.

Χρησιμοποιείται συνήθως σε υπόγειες σήραγγες εξόρυξης, κινητούς μεταφορείς και έργα όπου η ευελιξία εγκατάστασης είναι σημαντική.

Γαλβανισμένος σκελετός ρελαντί

Για εξωτερικούς ή διαβρωτικούς χώρους εργασίας, η YUFENG παρέχει γαλβανισμένα εν θερμώ ρελαντί κουφώματα. Η γαλβανισμένη επιφάνεια βελτιώνει την αντοχή στη σκουριά και συμβάλλει στην παράταση της διάρκειας ζωής σε παράκτια λιμάνια, χημικά εργοστάσια και υπαίθριες εγκαταστάσεις αποθήκευσης.

Οδηγός εγκατάστασης και θέσης σε λειτουργία

Εγκατάσταση σταθερού πλαισίου

Για ρελαντί κουφώματα στο κάτω μέρος και στην επιστροφή, τοποθετήστε το πλαίσιο στη μεταφορική δοκό και σφίξτε όλα τα μπουλόνια υψηλής αντοχής. Τα πλαίσια που είναι εγκατεστημένα στο ίδιο τμήμα του μεταφορέα πρέπει να παραμένουν παράλληλα και ευθυγραμμισμένα με την κεντρική γραμμή του μεταφορέα.

Αφού στερεώσετε το πλαίσιο, τοποθετήστε ρελαντί και ελέγξτε εάν οι κύλινδροι περιστρέφονται ομαλά χωρίς ανώμαλη αντίσταση.

Εγκατάσταση αυτοευθυγραμμιζόμενου πλαισίου

Τα αυτοευθυγραμμιζόμενα πλαίσια πρέπει να εγκαθίστανται σε κατάλληλα χρονικά διαστήματα σύμφωνα με τις απαιτήσεις σχεδιασμού του μεταφορέα. Ο περιστρεφόμενος μηχανισμός πρέπει να παραμένει εύκαμπτος και δεν πρέπει να κλειδώνεται κατά την εγκατάσταση.

Μετά την έναρξη λειτουργίας, παρατηρήστε την απόδοση παρακολούθησης της ζώνης και επιβεβαιώστε ότι η λειτουργία αυτοδιόρθωσης λειτουργεί σωστά.

Εγκατάσταση κρουστικού πλαισίου

Τα ρελαντί κουφώματα κρούσης θα πρέπει να τοποθετούνται σε σημεία τροφοδοσίας υλικού όπου πέφτουν υλικά δημιουργούν ισχυρή δύναμη κρούσης. Ενδέχεται να απαιτούνται ενισχυμένες μέθοδοι στερέωσης σύμφωνα με τις πραγματικές συνθήκες φόρτισης.

Πριν από τη λειτουργία, ελέγξτε εάν το πλαίσιο παραμένει ίσιο και απαλλαγμένο από παραμόρφωση.

Τακτική επιθεώρηση

Η τακτική επιθεώρηση θα πρέπει να περιλαμβάνει έλεγχο των ραφών συγκόλλησης, των μπουλονιών, της κατάστασης της επικάλυψης της επιφάνειας και πιθανής παραμόρφωσης. Τα χαλαρά μπουλόνια πρέπει να σφίγγονται αμέσως, ενώ τα χαλασμένα κουφώματα πρέπει να επισκευάζονται ή να αντικαθίστανται εγκαίρως.

Προϊόντα κυλίνδρων μεταφοράς

Τα υποστηρικτικά προϊόντα περιλαμβάνουν ρελαντί ελασμάτων, ρελαντί επαναφοράς, ρελαντί κρούσης, σπειροειδείς αυτοκαθαριζόμενες ρελαντί, ελαστικά ρελαντί επιστροφής δίσκου και αυτοευθυγραμμιζόμενα ρελαντί.

Αξεσουάρ μεταφορέων

Η YUFENG προμηθεύει κρουστικά κρεβάτια μεταφορέων, καθαριστικά ιμάντων, λάστιχο ποδιών, λαστιχένια φύλλα ανθεκτικά στη φθορά και άλλα αξεσουάρ για τη βελτίωση της απόδοσης του μεταφορέα.

Ολοκληρωμένες λύσεις μεταφορικής ταινίας

Οι διαθέσιμοι μεταφορικοί ιμάντες περιλαμβάνουν υφασμάτινες μεταφορικές ταινίες EP, ιμάντες μεταφοράς από χαλύβδινο κορδόνι, ιμάντες από συμπαγή ύφασμα από PVC/PVG και ιμάντες με chevron.

Υλικό χάλυβα

Τα κύρια πλαίσια χρησιμοποιούν ανθρακούχο χάλυβα Q235B για τυπικές εφαρμογές και υψηλής αντοχής χάλυβα χαμηλής κραματοποίησης Q355B για έργα μεταφορέων βαρέως τύπου που απαιτούν μεγαλύτερη χωρητικότητα φορτίου.

Επεξεργασία Επιφανειών

Οι διαθέσιμες επεξεργασίες επιφανειών περιλαμβάνουν ηλεκτροστατική βαφή με εποξειδικό σπρέι και γαλβανισμό εν θερμώ. Οι πελάτες μπορούν να επιλέξουν την κατάλληλη προστασία ανάλογα με το περιβάλλον λειτουργίας.

Συνδετήρες και Υλικά Συγκόλλησης

Για αξιόπιστη συναρμολόγηση χρησιμοποιούνται μπουλόνια ποιότητας 8,8 υψηλής αντοχής, ελατηριωτές ροδέλες και παξιμάδια κατά της χαλάρωσης. Τα υλικά συγκόλλησης επιλέγονται σύμφωνα με τις απαιτήσεις των βασικών μετάλλων για να εξασφαλιστεί η δομική αντοχή.

Πρότυπα και Πιστοποιήσεις

Συχνές Ερωτήσεις

Πώς μπορώ να επιλέξω τον σωστό τύπο ρελαντί πλαισίου;

Η επιλογή εξαρτάται από το τμήμα του μεταφορέα, το φορτίο υλικού, το επίπεδο πρόσκρουσης και το περιβάλλον εργασίας. Τα πλαίσια γούρνας χρησιμοποιούνται για τη μεταφορά τμημάτων, τα πλαίσια επιστροφής υποστηρίζουν κενές ζώνες και τα πλαίσια κρούσης συνιστώνται για τις περιοχές φόρτωσης.

Μπορεί η YUFENG να προσαρμόσει τα αδρανή πλαίσια σύμφωνα με τα σχέδια;

Ναί. Η YUFENG μπορεί να προσαρμόσει τις διαστάσεις του πλαισίου, τις οπές στερέωσης, τις μεθόδους εγκατάστασης και την επεξεργασία επιφάνειας σύμφωνα με τα σχέδια των πελατών και τις απαιτήσεις του μεταφορέα.

Ποια υλικά χρησιμοποιούνται για κουφώματα YUFENG idler;

Τα τυπικά πλαίσια χρησιμοποιούν ανθρακούχο χάλυβα Q235, ενώ ο χάλυβας υψηλής αντοχής Q355 είναι διαθέσιμος για εφαρμογές βαρέως τύπου. Η προστασία της επιφάνειας μπορεί να περιλαμβάνει βαφή με ψεκασμό ή γαλβανισμό εν θερμώ.

Είναι τα πλαίσια YUFENG συμβατά με τα συστήματα μεταφοράς CEMA;

Ναί. Η YUFENG σχεδιάζει ρελαντί κουφώματα σύμφωνα με τις απαιτήσεις TD75, DT II(A), CEMA και σχετικών συστημάτων μεταφοράς για διεθνείς εφαρμογές.

Τι πιστοποιητικά μπορεί να παρέχει η YUFENG;

Η YUFENG μπορεί να παρέχει εκθέσεις επιθεώρησης ISO9001:2015, CE, SGS και σχετικά τεχνικά έγγραφα σύμφωνα με τις απαιτήσεις του έργου. Τα προϊόντα κατασκευάζονται επίσης με αναφορά στα πρότυπα CEMA και μπορούν να υποστηρίξουν απαιτήσεις έργων που σχετίζονται με MSHA και TUV.
