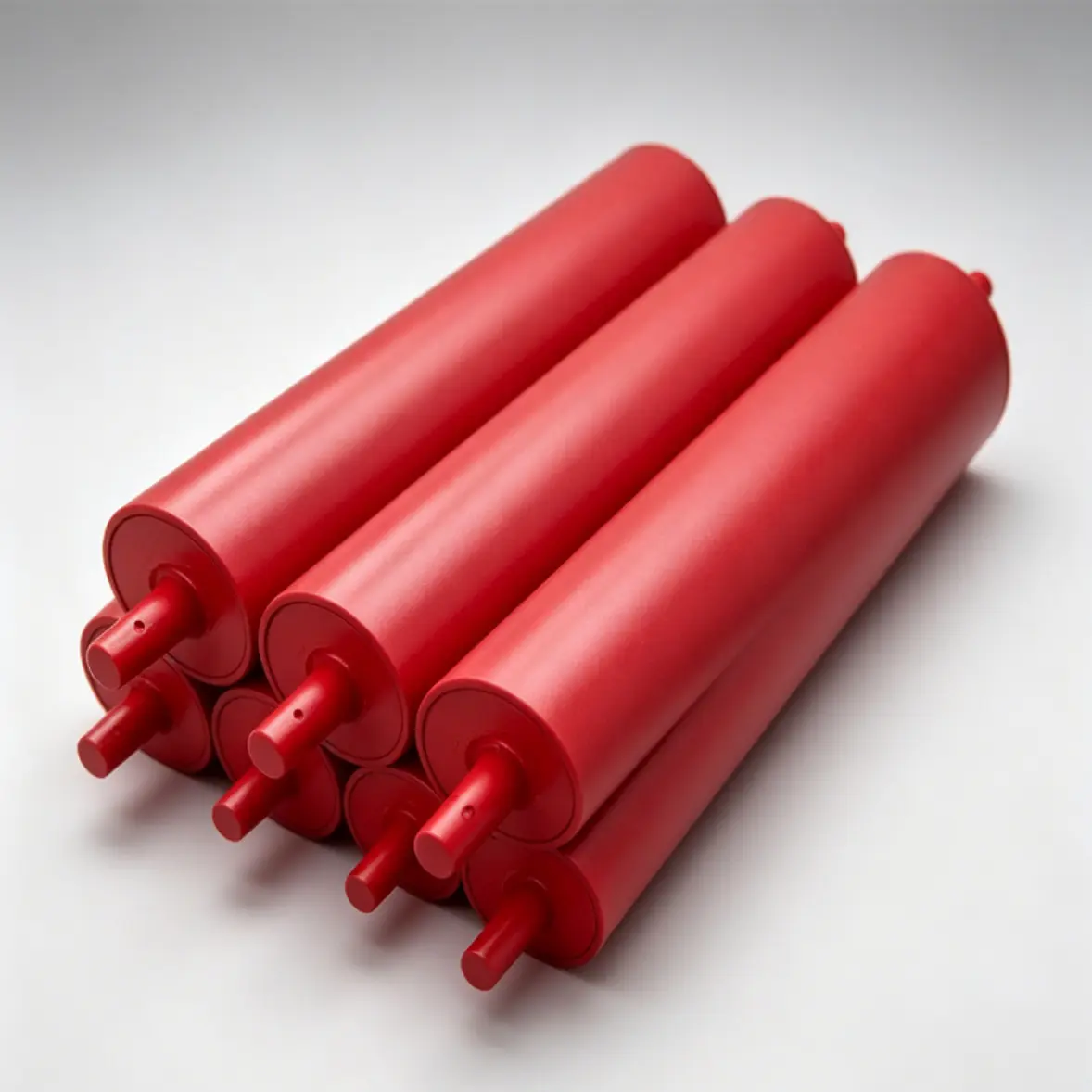

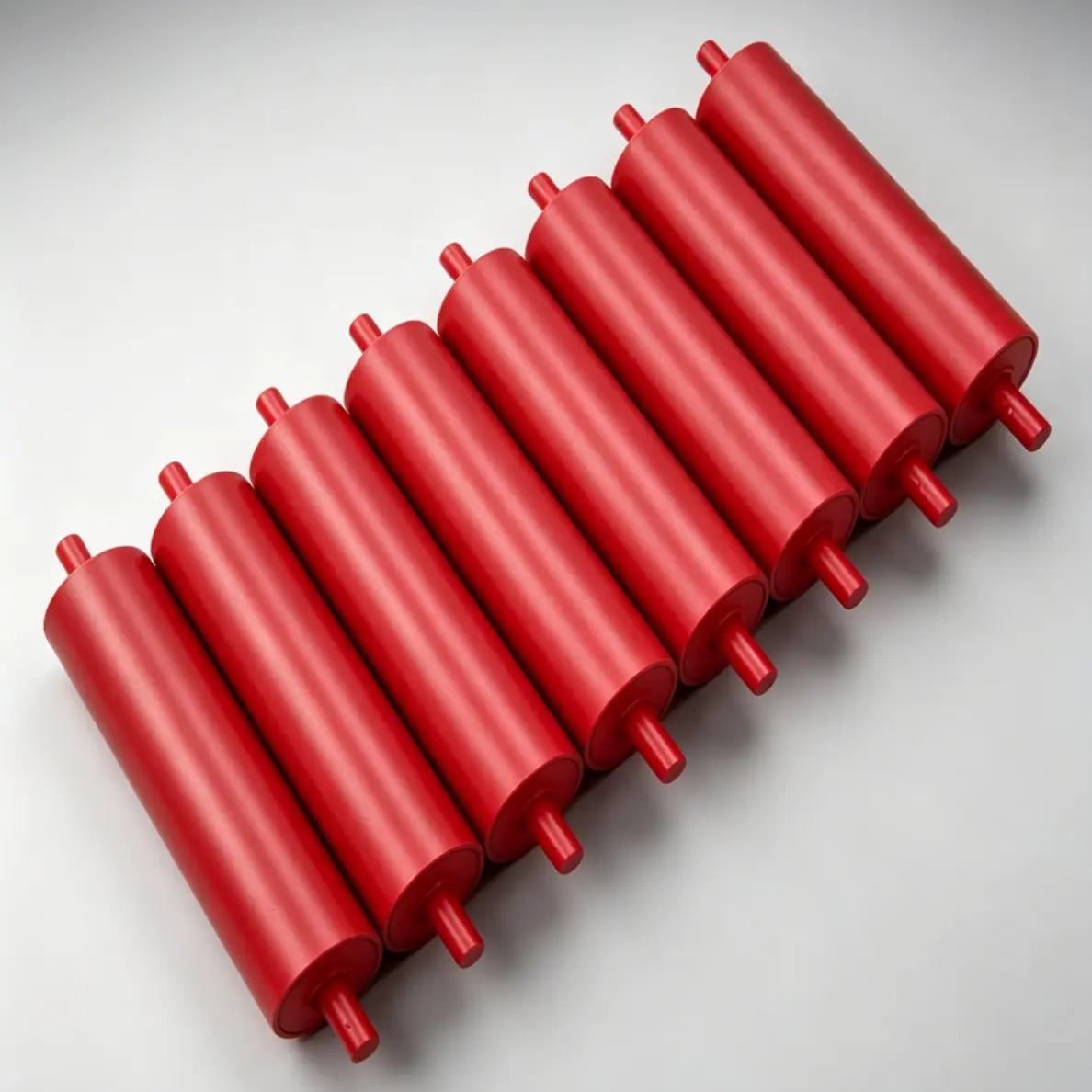

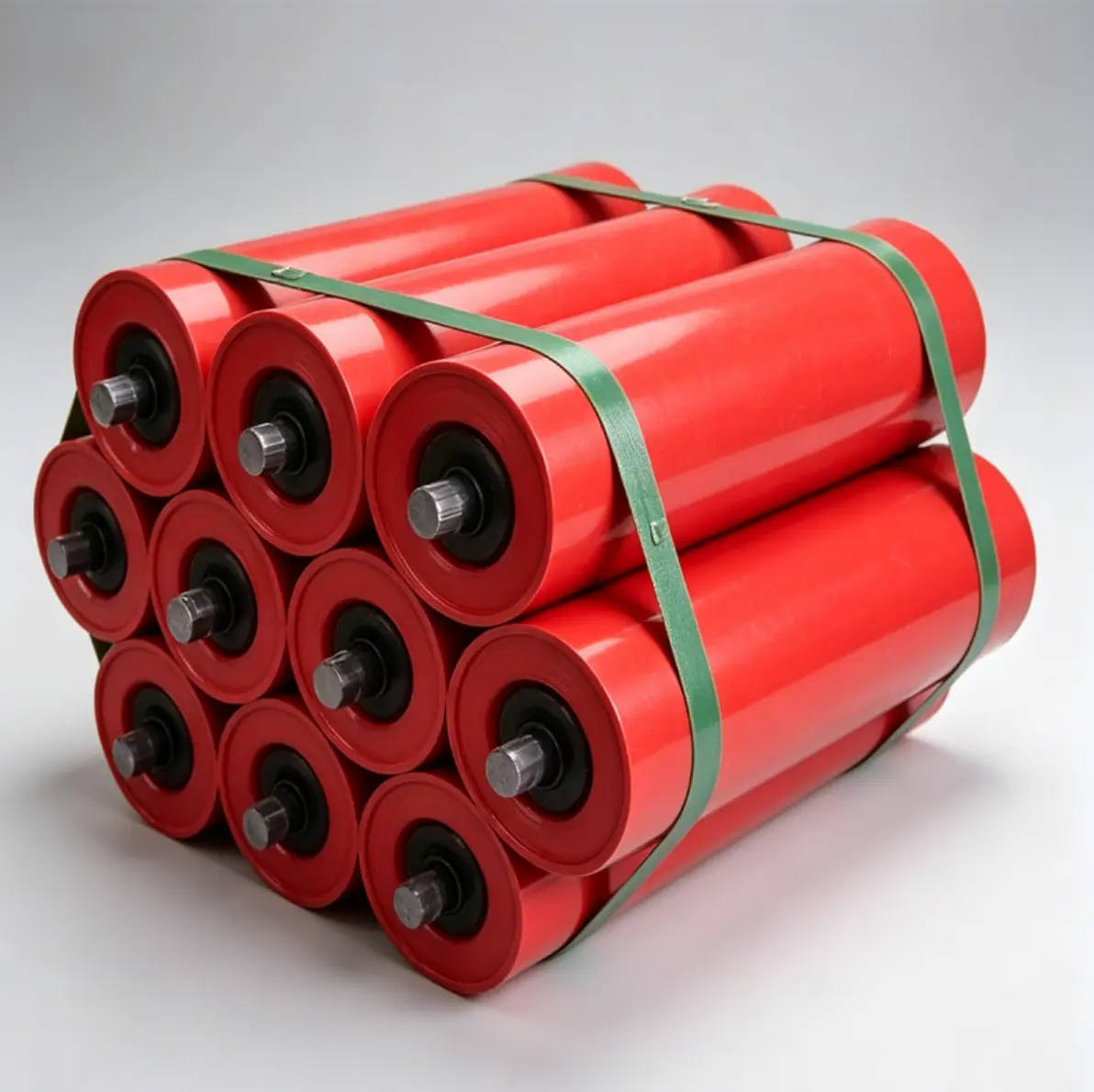

Flat Return Idler Roller

Κατασκευασμένο για αξιόπιστη υποστήριξη μεταφορέα από την πλευρά της επιστροφής, ο Επίπεδος κύλινδρος επιστροφής YUFENG συνδυάζει κατασκευή από χάλυβα υψηλής αντοχής, σφράγιση λαβυρίνθου πολλαπλών στρωμάτων και δυναμική ζυγοστάθμιση ακριβείας. Κατασκευασμένο με διαδικασία ποιοτικού ελέγχου κλειστού βρόχου και ευθυγραμμισμένο με τα πρότυπα DTII, TD75 και CEMA, παρέχει σταθερή λειτουργία χαμηλής αντίστασης με βελτιωμένη προστασία από τη σκόνη και το νερό για απαιτητικά βιομηχανικά συστήματα μεταφοράς.

Πεντάμηνη επιτόπια δοκιμή πρακτικής απόδοσης

1. Πραγματικές συνθήκες εργασίας και κάλυψη δοκιμής

Όλοι οι δείκτες απόδοσης του Flat Return Idler Roller προέρχονται από αδιάλειπτες δοκιμές λειτουργίας πεδίου αντί για κενές περιγραφές μάρκετινγκ, παρέχοντας πρακτικά στοιχεία λειτουργίας για μακροπρόθεσμες βιομηχανικές εφαρμογές.

2. Διάρκεια δοκιμής και σενάρια εφαρμογής

Η δοκιμή διήρκεσε για 5 συνεχείς μήνες συνεχούς λειτουργίας του μεταφορέα και κάλυψε υπόγειες γραμμές επιστροφής ανθρακωρυχείου, υπαίθρια εργαστήρια παραγωγής τσιμέντου, μεταφορείς logistics αποθήκης σιτηρών και εξοπλισμό μεταφοράς φορτίου χύδην λιμένων. Τα περιβάλλοντα δοκιμής περιελάμβαναν βιομηχανικές συνθήκες υψηλής σκόνης, πιτσιλίσματος νερού και κανονικής ξηρότητας, με συνεχή υποστήριξη για κενούς μεταφορικούς ιμάντες επιστροφής πλάτους 800–1600 mm που λειτουργούσαν με ταχύτητες ιμάντα 1,2–2,8 m/s.

3. Συμπέρασμα Core Test

Για τα συστήματα μεταφοράς επιστροφής, η ομοιόμορφη στήριξη του ιμάντα και η χαμηλή αντίσταση περιστροφής είναι κρίσιμες για τη μακροπρόθεσμη σταθερότητα λειτουργίας. Τα αποτελέσματα των δοκιμών επιβεβαιώνουν τη σημασία της δομικής συνοχής του κυλίνδρου και της ομαλής περιστροφής για τη μείωση της φθοράς του ιμάντα, των κραδασμών και των απαιτήσεων συντήρησης.

Βελτιστοποιημένη επίπεδη κυλινδρική δομική σχεδίαση

1. Συγκριτική απόδοση δοκιμής πεδίου

Μια συγκριτική δοκιμή πεδίου δύο εβδομάδων μεταξύ του Flat Return Idler Roller και των συνηθισμένων κυλίνδρων επιστροφής χαμηλού κόστους έδειξε σαφείς διαφορές απόδοσης κατά τη διάρκεια πολλών ωρών συνεχούς λειτουργίας. Οι συνηθισμένοι κύλινδροι επιστροφής ανέπτυξαν σημάδια απόξεσης τοπικής τριβής στον κάτω μεταφορικό ιμάντα μετά από 60–90 ώρες συνεχούς λειτουργίας, ενώ η συσσώρευση σκόνης μέσα στο περίβλημα του ρουλεμάν θα μπορούσε να προκαλέσει εμπλοκή της περιστροφής. Συγκριτικά, το YUFENG Idler Roller διατήρησε την ομοιόμορφη τάση επαφής του ιμάντα μετά από περισσότερες από 400 ώρες καθημερινής λειτουργίας χωρίς διακοπή, χωρίς αστοχία κολλήματος περιστροφής σε συνθήκες έντονης σκόνης ή περιστασιακές πιτσιλιές νερού.

2. Ενσωματωμένο επίπεδο κυλινδρικό σώμα κυλίνδρου

Ο κύλινδρος χρησιμοποιεί έναν χαλύβδινο σωλήνα χωρίς ραφή διαμορφωμένο με ακρίβεια με λεία επιφάνεια επαφής πλήρους πλάτους. Αυτή η δομή κατανέμει ομοιόμορφα την πίεση του ιμάντα, μειώνει την τοπική συγκέντρωση τάσεων και συμβάλλει στην ελαχιστοποίηση της πρόωρης φθοράς και ρωγμών της επιφάνειας του ιμάντα.

3. Πολυκαναλική Σφράγιση Λαβύρινθου

Μια εξωτερική σφράγιση από νάιλον λαβύρινθο σε συνδυασμό με μια εσωτερική σφράγιση απομόνωσης λίπους δημιουργεί μια δομή προστασίας πολλαπλών σταδίων που εμποδίζει την τέφρα άνθρακα, τη σκόνη τσιμέντου και το νερό της βροχής να εισέλθουν στην κοιλότητα του ρουλεμάν, υποστηρίζοντας σταθερή λίπανση του ρουλεμάν κατά τη συνεχή λειτουργία του μεταφορέα.

4. Βαθμονόμηση ισορροπίας κεντρικής βαρύτητας

Μετά τη συναρμολόγηση, κάθε κύλινδρος υφίσταται δυναμική διόρθωση ζυγοστάθμισης, με ακτινική διαρροή ελεγχόμενη κάτω από 0,4 mm. Αυτή η ακρίβεια βοηθά στη μείωση των λειτουργικών κραδασμών, της ανομοιόμορφης επαφής με τον ιμάντα και της περιττής κατανάλωσης ενέργειας σε όλο το σύστημα μεταφοράς.

Αξιόπιστη απόδοση προστασίας από τη σκόνη και το νερό από πιτσίλισμα

1. Συνθήκες δοκιμής περιβαλλοντικής προσομοίωσης

Το Flat Return Idler Roller έχει σχεδιαστεί για υπαίθρια και υπόγεια περιβάλλοντα όπου οι ιμάντες επιστροφής εκτίθενται σε σκόνη και περιστασιακά πιτσιλίσματα νερού. Η απόδοση σφράγισής του επαληθεύτηκε μέσω περιβαλλοντικών δοκιμών προσομοίωσης που περιλαμβάνουν συνεχή εμφύσηση σκόνης και διακοπτόμενο ψεκασμό νερού. Η δοκιμή διήρκεσε 25 συνεχόμενες ώρες και προσομοίωσε συνθήκες σκόνης εργοστασίου τσιμέντου και υπόγεια διαρροή νερού από ορυχεία.

2. Προστασία ρουλεμάν και σταθερότητα λίπανσης

Μετά τη δοκιμή, η εσωτερική κοιλότητα ρουλεμάν παρέμεινε ελεύθερη από ορατή διείσδυση σκόνης και νερού. Το γράσο υψηλής θερμοκρασίας με βάση το λίθιο διατήρησε σταθερή λίπανση χωρίς εμφανή αραίωση ή αστοχία, ενώ η αντίσταση περιστροφής του κυλίνδρου παρέμεινε σταθερή καθ' όλη τη διάρκεια της δοκιμαστικής περιόδου.

3. Μειωμένη συντήρηση και διακοπή λειτουργίας του μεταφορέα

Η σταθερή απόδοση στεγανοποίησης μειώνει τον κίνδυνο μόλυνσης των ρουλεμάν και σύλληψης κυλίνδρων, βοηθώντας τις ομάδες συντήρησης να αποφεύγουν συχνές διακοπές λειτουργίας για πρόωρη αντικατάσταση κυλίνδρων. Αυτό συμβάλλει σε χαμηλότερο χρόνο διακοπής λειτουργίας του μεταφορέα, μειωμένη εργασία συντήρησης και πιο αξιόπιστη μακροχρόνια λειτουργία του ιμάντα επιστροφής.

Αποτελεσματική Ομοιόμορφη Υποστήριξη Ζώνης & Χαμηλό Πλεονέκτημα Συντήρησης

Σε σύγκριση με τους συνηθισμένους κυλίνδρους επιστροφής με ακανόνιστο λεπτό τοίχωμα, το Roller μας υιοθετεί τυποποιημένη παραγωγή χαλύβδινων σωλήνων με παχύ τοίχωμα και η ομοιόμορφη επίπεδη δομή στήριξης βελτιώνει τη συνολική σταθερότητα λειτουργίας των ιμάντων επιστροφής κατά 38%, επαληθευμένη μέσω πραγματικών δοκιμών σύγκρισης λειτουργίας της γραμμής μεταφοράς. Πίνακας 1: Αντίθεση μεταξύ του συνηθισμένου κυλίνδρου επιστροφής και του κυλίνδρου μας

Σενάρια εφαρμογής πραγματικών βιομηχανικών χρηστών

1. Ανατροφοδότηση εργολάβου για εξοπλισμό υπόγειων ανθρακωρυχείων

"Αντικαταστήσαμε όλους τους αρχικούς συνηθισμένους κυλίνδρους επιστροφής με τον Roller μας στην υπόγεια γραμμή μεταφοράς επιστροφής 1200 mm. Πριν από την αντικατάσταση, έπρεπε να διακόπτουμε την παραγωγή κάθε δύο εβδομάδες για να διατηρούμε τους κολλημένους κυλίνδρους που προκαλούνται από τη σκόνη άνθρακα. Μετά τη μετάβαση στους κυλίνδρους μας, η δομή στεγανοποίησης μπλοκάρει εντελώς την τέφρα άνθρακα, η ταχύτητα φθοράς του ιμάντα μειώνεται προφανώς 6% και ο χρόνος συντήρησης μειώνεται προφανώς κατά 6% και προφανώς κατά το μήνα." — 36χρονος διευθυντής έργου εξοπλισμού εξόρυξης από τον όμιλο άνθρακα Shanxi

2. Επόπτης Παραγωγής Τσιμεντοβιομηχανίας

"Ο εξωτερικός μεταφορέας επιστροφής στο εργαστήριο τσιμέντου μας αντιμετωπίζει τη σκόνη τσιμέντου όλη την ημέρα, καθώς και το νερό καθαρισμού κάθε βάρδια. Ο κύλινδρος μας εξακολουθεί να περιστρέφεται ευέλικτα μετά από 4 μήνες συνεχούς λειτουργίας χωρίς σκουριές ή μπλοκαρίσματα και η επίπεδη επιφάνεια αποφεύγει τις γρατσουνιές στο κάτω μέρος του ιμάντα επιστροφής, που ήταν συχνό σημείο αστοχίας με τους προηγούμενους κυλίνδρους μας." — Επόπτης παραγωγής τσιμεντοβιομηχανίας 45 ετών

3. Ολοκληρωτής συστήματος μεταφοράς θυρών κόκκων

"Υιοθετούμε τον κύλινδρο για τις γραμμές επιστροφής του μεταφορέα εκφόρτωσης χύδην κόκκων. Η ελαφριά, ισορροπημένη δομή μειώνει το συνολικό φορτίο κινητήρα του μεταφορέα και η λεία επίπεδη επιφάνεια εμποδίζει τα υπολείμματα κόκκων να κολλήσουν και να τρίψουν τον ιμάντα. Για μακροπρόθεσμα έργα συνεχούς μεταφοράς σιτηρών, αυτός ο κύλινδρος είναι πλέον το τυπικό μας ταιριαστό μέρος." — 41χρονος μηχανικός προμηθειών λιμενικού μηχανολογικού εξοπλισμού

Επαληθευμένες τυπικές παράμετροι προϊόντος

Πέντε βασικά ανταγωνιστικά πλεονεκτήματα του κυλίνδρου YUFENG

1. Δεδομένα απόδοσης πλήρως επαληθευμένα στο πεδίο

Όλα τα δεδομένα αντοχής στη φθορά, σφράγισης και αντίστασης περιστροφής προέρχονται από μήνες πραγματικών δοκιμών λειτουργίας της γραμμής μεταφοράς και όχι από ονομαστικές εργαστηριακές παραμέτρους, παρέχοντας στους πελάτες πρακτικές αναφορές απόδοσης για μακροπρόθεσμες εφαρμογές μεταφορέων.

2. Ισορροπημένη επίπεδη κυλινδρική σχεδίαση στήριξης

Ο επίπεδος κυλινδρικός κύλινδρος παρέχει ομοιόμορφη στήριξη του ιμάντα πλήρους πλάτους, μειώνοντας τη συγκεντρωμένη τριβή και βοηθώντας στη μείωση της ζημιάς στην επιφάνεια του ιμάντα. Τα αποτελέσματα των δοκιμών πεδίου δείχνουν ότι η βελτιστοποιημένη δομή στήριξης μπορεί να μειώσει τη ζημιά από τη συγκεντρωμένη τριβή κατά 32% και να συμβάλει στη μεγαλύτερη διάρκεια ζωής της ταινίας μεταφοράς.

3. Πολυστρωματική Σφράγιση Λαβύρινθου παντός καιρού

Η πολυστρωματική δομή στεγανοποίησης λαβύρινθου έχει σχεδιαστεί για να αποτρέπει την είσοδο σκόνης, σκόνης τσιμέντου, τέφρας άνθρακα και νερού από πιτσιλίσματα στον θάλαμο ρουλεμάν. Οι δοκιμές προσομοίωσης σκόνης και ψεκασμού νερού μεγάλου κύκλου επαληθεύουν τη σταθερή απόδοση σφράγισης για εξόρυξη, τσιμέντο, λιμάνι και άλλα απαιτητικά βιομηχανικά περιβάλλοντα.

4. Λειτουργία χαμηλής αντίστασης περιστροφής και εξοικονόμησης ενέργειας

Η ζυγοστάθμιση ακριβείας και ο σχεδιασμός ρουλεμάν χαμηλής τριβής μειώνουν την περιττή αντίσταση του κυλίνδρου κατά τη συνεχή λειτουργία. Υπό συγκρίσιμες συνθήκες εργασίας, η βελτιστοποιημένη δομή μπορεί να συμβάλει στη μείωση της κατανάλωσης ισχύος του κινητήρα του μεταφορέα κατά περίπου 28%, μειώνοντας το μακροπρόθεσμο κόστος ηλεκτρικής ενέργειας λειτουργίας.

5. Εργοστάσιο-Άμεση Προμήθεια και Διασφάλιση Ποιότητας

Η YUFENG λειτουργεί ένα ανεξάρτητο εργαστήριο επεξεργασίας κυλίνδρων και εφαρμόζει πλήρη έλεγχο ποιότητας του προϊόντος πριν από την αποστολή. Η απευθείας προμήθεια από το εργοστάσιο εξαλείφει το περιττό ενδιάμεσο κόστος, ενώ η εγγύηση του προϊόντος και η τεχνική υποστήριξη παρέχουν πρόσθετη διασφάλιση για τη μακροπρόθεσμη λειτουργία του συστήματος μεταφοράς.

Κατάλληλα πεδία εφαρμογής για κύλινδρο YUFENG

1. Υπόγεια & Υπαίθρια Εξόρυξη

Το YUFENG Flat Return Idler Roller είναι κατάλληλο για υπόγεια και ανοιχτά τμήματα επιστροφής μεταφορέων εξόρυξης, παρέχοντας σταθερή υποστήριξη για άδειους ιμάντες επιστροφής που λειτουργούν υπό συνθήκες υψηλής σκόνης και συνεχούς λειτουργίας.

2. Εργοστάσια Παραγωγής Τσιμέντων & Χημικών

Ο κύλινδρος έχει σχεδιαστεί για συστήματα μεταφοράς επιστροφής σε εργοστάσια τσιμέντου, χημικές εγκαταστάσεις και γραμμές επεξεργασίας πρώτων υλών όπου η σκόνη, η σκόνη και η περιστασιακή υγρασία μπορούν να επηρεάσουν τους συμβατικούς κυλίνδρους επιστροφής.

3. Αποθήκες σιτηρών & Συστήματα Port Bulk Cargo

Κατάλληλο για αποθήκευση σιτηρών, φόρτωση και εκφόρτωση λιμένων και συστήματα μεταφοράς χύδην φορτίου, συμβάλλοντας στη διατήρηση της ομαλής κίνησης επιστροφής ιμάντα κατά τη διάρκεια μεγάλων κύκλων λειτουργίας.

4. Επεξεργασία Αδρανών & Οικοδομικών Υλικών

Ισχύει για εγκαταστάσεις επεξεργασίας άμμου, αδρανών και δομικών υλικών όπου η συνεχής μεταφορά, η έκθεση στη σκόνη και η συχνή λειτουργία του εξοπλισμού απαιτούν ανθεκτικούς κυλίνδρους επιστροφής.

5. Μεταφορείς Γενικής Κατασκευής

Κατάλληλο για μεταφορείς κυκλοφορίας υλικών σε εργαστήρια γενικής κατασκευής, παρέχοντας αξιόπιστη υποστήριξη ιμάντα με χαμηλές απαιτήσεις συντήρησης για τη συνήθη βιομηχανική μεταφορά.

Γιατί να επιλέξετε τον προμηθευτή κυλίνδρων YUFENG;

Άμεσος Κατασκευαστής για Έργα Βιομηχανικών Μεταφορέων

Η YUFENG είναι ένας κατασκευαστής κυλίνδρων απευθείας μεταφοράς με 18 χρόνια εμπειρίας στην κατασκευή, προμηθεύοντας τυποποιημένους και προσαρμοσμένους κυλίνδρους χωρίς περιττούς ενδιάμεσους συνδέσμους. Αυτό επιτρέπει στους εργολάβους μηχανικού εξοπλισμού, στις ομάδες προμηθειών εργοστασίων και στους ενοποιητές συστημάτων μεταφοράς να λαμβάνουν άμεση τεχνική υποστήριξη και εργοστασιακή τιμολόγηση.

Προσαρμοσμένες λύσεις κυλίνδρων

Η YUFENG μπορεί να παρέχει προσαρμοσμένες διαστάσεις κυλίνδρων, δομικές διαμορφώσεις και τεχνικά σχέδια σύμφωνα με το πλάτος του ιμάντα μεταφοράς, το περιβάλλον λειτουργίας και τις απαιτήσεις εφαρμογής, βοηθώντας τους πελάτες να επιλέξουν τον κατάλληλο κύλινδρο επιστροφής πριν από τη μαζική παραγωγή.

Μακροπρόθεσμη τεχνική και υποστήριξη μετά την πώληση

Από τη δοκιμή δειγμάτων και την επιβεβαίωση προδιαγραφών έως τη μαζική παραγωγή και την τεχνική καθοδήγηση μετά την πώληση, η YUFENG παρέχει υποστήριξη μιας στάσης για έργα κυλίνδρων μεταφοράς. Οι πελάτες μπορούν να επικοινωνήσουν με το εργοστάσιο για προσαρμοσμένα σχέδια, μαζικές προσφορές και υποστήριξη δειγμάτων.

Συχνές Ερωτήσεις

Ε1: Ποια είναι η βασική διαφορά μεταξύ του Idler Roller και του Ordinary Trough Return Idler;

Το Flat Return Idler Roller είναι ειδικά σχεδιασμένο για την άδεια πλευρά επιστροφής των συστημάτων μεταφοράς. Υιοθετεί μια πλήρως επίπεδη κυλινδρική επιφάνεια για να παρέχει ομοιόμορφη στήριξη του ιμάντα πλήρους πλάτους, να μειώνει τη συγκεντρωμένη τριβή και να ελαχιστοποιεί τη φθορά του κάτω ιμάντα κατά τη λειτουργία συνεχούς επιστροφής.

Συγκριτικά, οι ρελαντί επαναφοράς αυλάκων εγκαθίστανται κυρίως στην επάνω πλευρά μεταφοράς των μεταφορέων. Η δομή τριών κυλίνδρων σε σχήμα V σχηματίζει μια γούρνα μεταφοράς για την υποστήριξη χύδην υλικών και τη μείωση της διαρροής υλικού. Δεδομένου ότι εξυπηρετούν διαφορετικά τμήματα και λειτουργίες μεταφοράς, οι δύο τύποι δεν μπορούν να αντικατασταθούν τυχαία.

Ε2: Πώς να κρίνετε εάν ένας κύλινδρος ρελαντί με επίπεδη επιστροφή έχει πιστοποιημένη απόδοση έναντι της σκόνης πριν από τη μαζική προμήθεια;

Πριν από την αγορά μεγάλης κλίμακας, οι πελάτες θα πρέπει να αξιολογούν τη δομή σφράγισης και την ποιότητα κατασκευής αντί να βασίζονται μόνο στις περιγραφές των προμηθευτών. Τρεις πρακτικές μέθοδοι επαλήθευσης περιλαμβάνουν:

1. Ελέγξτε τον σχεδιασμό της δομής στεγανοποίησης

Ένας πιστοποιημένος Idler Roller θα πρέπει να υιοθετήσει ένα πολυκαναλικό σύνθετο σύστημα στεγανοποίησης λαβύρινθου αντί για ένα απλό ελαστικό σφράγισμα μονής στρώσης. Ο σχεδιασμός στεγανοποίησης πολλαπλών σταδίων βοηθά στην αποτροπή της εισόδου σκόνης άνθρακα, σκόνης τσιμέντου, νέφους νερού και άλλων ρύπων στον θάλαμο ρουλεμάν.

2. Επιθεωρήστε τη διάταξη συναρμολόγησης κυλίνδρων

Οι κύλινδροι υψηλής ποιότητας θα πρέπει να χρησιμοποιούν διαδικασίες συναρμολόγησης ακριβείας με αξιόπιστη συγκόλληση περιβλήματος ρουλεμάν και ακριβή τοποθέτηση εξαρτημάτων. Η ομαλή σύνδεση χωρίς ορατά κενά μειώνει τον κίνδυνο διείσδυσης σκόνης κατά τη μακροχρόνια λειτουργία.

3. Πραγματοποιήστε βασικές δοκιμές προσομοίωσης περιβάλλοντος

Μια απλή δοκιμή ψεκασμού σκόνης και νερού μπορεί να βοηθήσει στην αξιολόγηση της απόδοσης στεγανοποίησης. Για παράδειγμα, ο ψεκασμός νερού αναμεμειγμένο με λεπτή σκόνη γύρω από το ακραίο κάλυμμα του κυλίνδρου για συνεχή λειτουργία μπορεί να επαληθεύσει εάν εισέρχονται ρύποι στην εσωτερική κοιλότητα του ρουλεμάν.

Ε3: Ποια υλικά χαλύβδινων σωλήνων είναι διαθέσιμα για επίπεδη ράβδο επιστροφής και τις εφαρμογές τους;

Η YUFENG παρέχει διαφορετικές επιλογές χαλύβδινων σωλήνων σύμφωνα με τις συνθήκες εργασίας του μεταφορέα και τις απαιτήσεις φορτίου:

1. Q235 Carbon Steel Tube

Ο σωλήνας από ανθρακούχο χάλυβα Q235 παρέχει μια οικονομικά αποδοτική λύση με αξιόπιστη μηχανική αντοχή. Είναι κατάλληλο για κανονικά βιομηχανικά περιβάλλοντα όπως αποθήκες σιτηρών, εργοστάσια γενικής παραγωγής και τυπικά συστήματα ξηρής μεταφοράς.

2. Σωλήνας από χάλυβα υψηλής αντοχής Q345

Ο χαλύβδινος σωλήνας υψηλής αντοχής Q345 προσφέρει βελτιωμένη αντοχή στη συμπίεση και απόδοση κρούσης. Συνιστάται για απαιτητικές εφαρμογές, συμπεριλαμβανομένων των υπόγειων μεταφορέων εξόρυξης, των συστημάτων μεταφοράς βαρέων φορτίων και των μεγάλων γραμμών μεταφοράς υλικού χύδην λιμένων.
