Self-aligning Troughing Idler

Η διατήρηση του μεταφορικού ιμάντα στο κέντρο είναι η βασική λειτουργία του YUFENG Self-aligning Troughing Idler. Το αυτόματο περιστρεφόμενο πλαίσιο του ανταποκρίνεται στην πλευρική κίνηση του ιμάντα και βοηθά στη διόρθωση της κακής ευθυγράμμισης που προκαλείται από ανομοιόμορφη τάση ή φόρτωση υλικού, μειώνοντας το ξύσιμο των άκρων και τις διακοπές συντήρησης. Διατίθεται σε διαμέτρους 89–159 mm για πλάτη ιμάντα 400–2400 mm, είναι κατάλληλο για εξόρυξη, χειρισμό κόκκων και συστήματα μεταφοράς τσιμέντου.

Ορισμός προϊόντος & Αρχή εργασίας διόρθωσης περιστροφής

1. Δομή

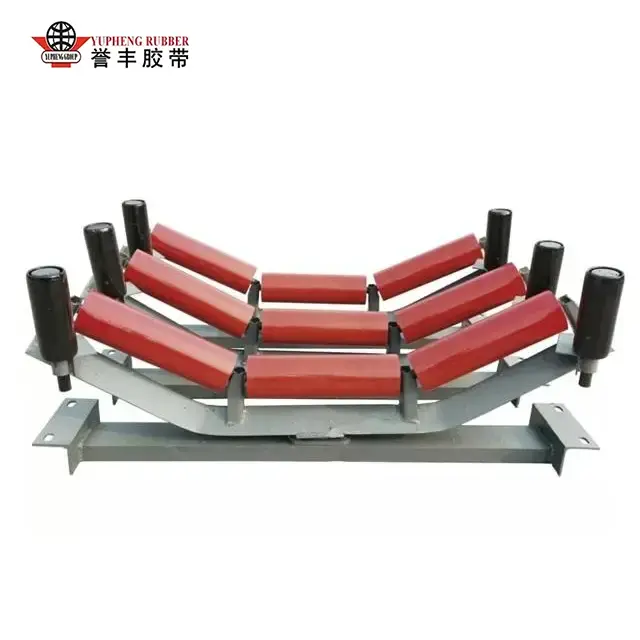

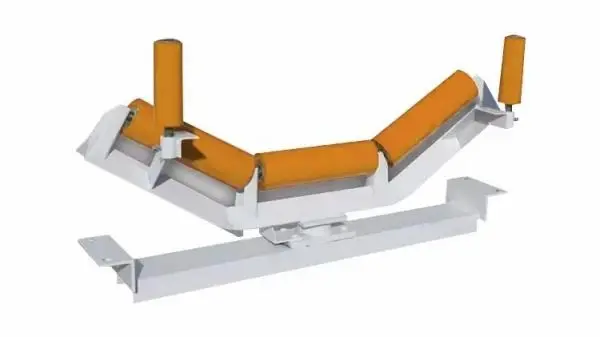

Το YUFENG Self-aligning Troughing Idler είναι ένα συγκρότημα μεταφοράς τριών κυλίνδρων που είναι κατασκευασμένο σε μια ελεύθερα περιστρεφόμενη κεντρική βάση αιώρησης. Αποτελείται από έναν οριζόντιο κεντρικό κύλινδρο, δύο συμμετρικούς κεκλιμένους κυλίνδρους πτερυγίων και πλευρικούς κύλινδρους οδηγών αντι-απενεργοποίησης. Όταν ο μεταφορικός ιμάντας αποκλίνει λόγω ανομοιόμορφης φόρτωσης υλικού, ασυνεπούς τάσης ή ευθυγράμμισης του μεταφορέα, η άκρη του ιμάντα έρχεται σε επαφή με τον οδηγό κύλινδρο και οδηγεί το πλαίσιο ρελαντί σε αιώρηση 5°–8°, δημιουργώντας μια αντίστροφη διορθωτική δύναμη που οδηγεί αυτόματα τον ιμάντα πίσω προς το κέντρο.

Το YUFENG χρησιμοποιεί παχυμένους σωλήνες χωρίς ραφή Q235, συμπαγείς ενσωματωμένους άξονες ψυχρής έλξης, περιστρεφόμενα καθίσματα από χυτό χάλυβα βαρέως τύπου και σύνθετες σφραγίδες λαβυρίνθου διπλής στρώσης. Κάθε κύλινδρος είναι εφοδιασμένος με ρουλεμάν διπλής σφράγισης χαμηλής τριβής 6204/6305, με ακτινική διαρροή ελεγχόμενη κάτω από 0,5 mm και αντίσταση στατικής περιστροφής που διατηρείται στα 1,4–2,4 N. Αυτή η δομή παρέχει σταθερή λειτουργία χαμηλού θορύβου σε περιβάλλοντα με σκόνη, υγρασία και μεταβλητή θερμοκρασία από -20℃ έως +80℃.

2. Προσαρμοσμένες διαμορφώσεις αυτοευθυγράμμισης

Εκτός από τα τυπικά μοντέλα ανθρακούχου χάλυβα, η YUFENG παρέχει προσαρμοσμένα αυτοευθυγραμμιζόμενα ρελαντί για διαφορετικές συνθήκες λειτουργίας, συμπεριλαμβανομένων μοντέλων πρόσκρουσης με λάστιχο για σημεία τροφοδοσίας υλικών, αντιδιαβρωτικά μοντέλα UHMWPE για ομίχλη αλατιού και χημικά περιβάλλοντα και μοντέλα υψηλής θερμοκρασίας για γραμμές μεταφοράς τέφρας κλιβάνου. Όλες οι εισερχόμενες πρώτες ύλες υποβάλλονται σε έλεγχο αντοχής σε εφελκυσμό και χημική σύνθεση πριν από την παραγωγή για να διασφαλιστεί η σταθερή ποιότητα κατασκευής.

Επαληθευμένα δεδομένα δοκιμής πεδίου

1. Δοκιμή συνεχούς παρακολούθησης επτά μηνών

Η YUFENG πραγματοποίησε μια επτάμηνη αδιάλειπτη δοκιμή πεδίου σε ένα σύστημα μεταφοράς κόκκων μήκους 1,2 χιλιομέτρων για να αξιολογήσει την πραγματική απόδοση παρακολούθησης του Troughing Idler υπό συνεχή λειτουργία. Η δοκιμή πραγματοποιήθηκε σε υπαίθριο χώρο αποθήκευσης σιτηρών με μεταβλητές συνθήκες ανέμου και θερμοκρασίες που κυμαίνονται από -12℃ έως +72℃. Κάθε ομάδα αδρανών χειρίστηκε φορτία έως και 2200 kg κατά τη μεταφορά σιταριού, καλαμποκιού και ρυζιού.

2. Βασικά Αποτελέσματα Απόδοσης

Διορθωτική απάντηση:Ο ρελαντί ανταποκρίθηκε στην απόκλιση του ιμάντα εντός 0,8 δευτερολέπτων και καθοδηγούσε συνεχώς τον ιμάντα προς το κέντρο χωρίς αισθητή ταλάντωση.

Προστασία ζώνης:Η τριβή των άκρων του ιμάντα μειώθηκε κατά 45%, επεκτείνοντας τον καταγεγραμμένο κύκλο αντικατάστασης ζώνης από 12 μήνες σε 18 μήνες.

Διαρροή υλικού:Κάτω από τον ίδιο όγκο μεταφοράς, η διαρροή υλικού μειώθηκε από 3,1% με σταθερά ρελαντί στο 0,32% με αυτοευθυγραμμισμένα ρελαντί YUFENG.

Ανθεκτικότητα στεγανοποίησης και ταλάντευσης:Μετά από 35 διαδοχικές ημέρες κυκλικών δοκιμών γήρανσης σκόνης και ψεκασμού νερού, όλα τα δείγματα δοκιμής δεν έδειξαν εμπλοκή ρουλεμάν ή σκουριά άξονα περιστροφής.

Ταξινόμηση προϊόντων πλήρους σειράς & τυπικός πίνακας τεχνικών παραμέτρων

1. Self Aligning Troughing Idler Series

Η YUFENG αναπτύσσει τη σειρά Self Aligning Troughing Idler τεσσάρων πυρήνων για διαφορετικές συνθήκες φορτίου, διατάξεις μεταφοράς και περιβάλλοντα λειτουργίας. Προσαρμοσμένες διαστάσεις και διαμορφώσεις είναι επίσης διαθέσιμες για ειδικά συστήματα μεταφοράς.

Τυπικό ρελαντί αυτοευθυγράμμισης 3 ρολού:Ένα μοντέλο γενικής χρήσης για εφαρμογές σιτηρών, άμμου και εξόρυξης, διαθέσιμο με γωνίες κατώτερης γωνίας 20°, 30°, 35° και 45°.

Κρούση αυτοευθυγράμμισης κάτω αδρανούς:Εξοπλισμένο με χοντρούς κυλίνδρους με λάστιχο για σημεία τροφοδοσίας υλικού, βοηθώντας στην απορρόφηση έως και 72% της στιγμιαίας δύναμης κρούσης διατηρώντας παράλληλα την αυτόματη παρακολούθηση της ζώνης.

Reversible Self-Ligning Trough Idler:Διαθέτει μια αμφίδρομη περιστρεφόμενη δομή περιστροφής για παλινδρομικούς μεταφορείς μεταφοράς και συστήματα μεταφοράς λιμανιού.

UHMWPE Αντιδιαβρωτική αυτοευθυγράμμιση ρελαντί:Χρησιμοποιεί σώμα κυλίνδρου από μη μεταλλικό πολυμερές με άξονα περιστροφής από ανοξείδωτο χάλυβα για χημικά εργοστάσια, παράκτια τερματικά και περιβάλλοντα ομίχλης αλατιού.

2. Τυπικές τεχνικές παράμετροι

Real Global Industrial Customer Project Cases

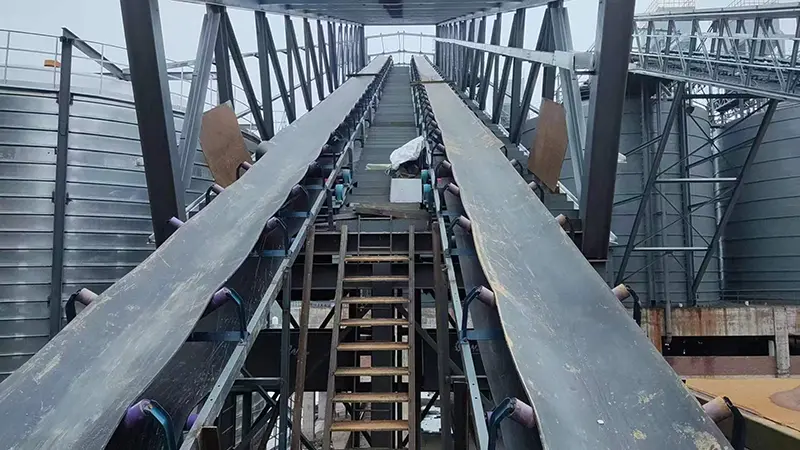

1. Έργο Μεταφορικών Τερματικών Σταθμών Αυστραλίας Large Grain

Κλίμακα έργου:Σύστημα μεταφοράς κόκκων μήκους 9km, εξοπλισμένο με ιμάντα μεταφοράς πλάτους 1000mm και σχεδιασμένη ικανότητα μεταφοράς 1800 τόνων την ώρα.

Πρόκληση πελατών:Οι αρχικοί σταθεροί ρελαντί της σκάφης δεν μπορούσαν να διορθώσουν αποτελεσματικά την απόκλιση του ιμάντα που προκαλείται από τον άνεμο. Η συνεχής περιπλάνηση της ζώνης προκάλεσε σχίσιμο των άκρων και διαρροή κόκκων, με αποτέλεσμα έως και 32 ώρες μη προγραμματισμένου χρόνου διακοπής λειτουργίας κάθε μήνα.

Λύση YUFENG:Προμηθεύσαμε προσαρμοσμένες ρελαντί αυτοευθυγραμμιζόμενες 35° με ενισχυμένα περιστρεφόμενα καθίσματα, παρέχοντας συνεχή αυτόματη διόρθωση ζώνης σε συνθήκες εξωτερικού χώρου.

Μετά από 16 μήνες συνεχούς λειτουργίας, το σύστημα αυτοκεντρισμού διατήρησε σταθερή απόδοση διόρθωσης καθ' όλη τη διάρκεια του έτους, μειώνοντας τον μηνιαίο χρόνο διακοπής συντήρησης κατά 70%.

Σχόλια πελατών:«Η απόδοση αυτόματης παρακολούθησης των αυτοευθυγραμμιζόμενων ρελαντί YUFENG λύνει πλήρως το μακροχρόνιο πρόβλημα περιπλάνησης της ζώνης, μειώνοντας σημαντικά τη σπατάλη σιτηρών και το κόστος εργασίας συντήρησης».

2. Γραμμή μεταφοράς μεταλλεύματος χρωμίου ανοιχτού λάκκου Νότιας Αφρικής

Συνθήκες εργασίας:Το σύστημα μεταφοράς λειτουργεί σε ορεινό έδαφος με ανώμαλες κλίσεις, βαριές κρούσεις μεταλλεύματος και υψηλή συγκέντρωση σκόνης καθ' όλη τη διάρκεια του έτους.

Λύση YUFENG:Παρέχαμε Impact Troughing Idler εξοπλισμένα με παχύρρευστους κυλίνδρους με λάστιχο και ενισχυμένα περιστρεφόμενα καθίσματα με δομές προστασίας από τη σκόνη.

Μετά από δύο χρόνια συνεχούς λειτουργίας βαρέως φορτίου, οι ρελαντί διατήρησαν σταθερή απόδοση αυτόματης διόρθωσης χωρίς αποτυχία διόρθωσης, βελτιώνοντας αποτελεσματικά την αξιοπιστία της ευθυγράμμισης του μεταφορικού ιμάντα και μειώνοντας τις απαιτήσεις συντήρησης.

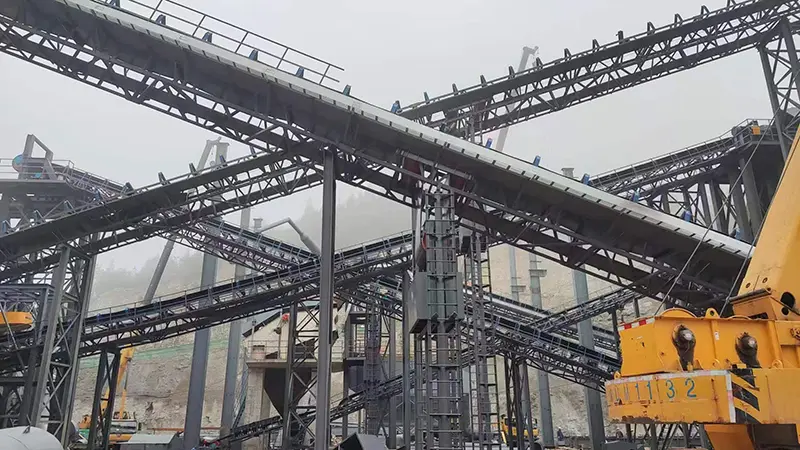

3. Εγχώρια γραμμή παραγωγής λατομείου αδρανών 4500 τόνων ανά ημέρα

Συνθήκες εργασίας:Η γραμμή παραγωγής χειρίζεται εξαιρετικά λειαντικά πέτρινα αδρανή με συχνή ανισορροπία φόρτωσης υλικού, που προκαλεί σοβαρή απόκλιση του ιμάντα και επιταχυνόμενη φθορά των άκρων του ιμάντα.

Λύση YUFENG:Προμηθεύσαμε αυτοευθυγραμμιζόμενα ρελαντί βαρέως τύπου για να διατηρήσουμε το συνεχές κεντράρισμα της ζώνης κατά τη μεταφορά υλικών σε μεγάλες αποστάσεις.

Η βελτιστοποιημένη δομή αυτοδιόρθωσης μείωσε τα προβλήματα απόκλισης του ιμάντα, μείωσε τη συχνότητα αντικατάστασης του μεταφορικού ιμάντα και βελτίωσε τη συνολική σταθερότητα του συστήματος μεταφοράς λατομείου.

Βασικά ανταγωνιστικά πλεονεκτήματα έναντι συνηθισμένων σταθερών αδρανών

Εφαρμοστέα Βιομηχανικά Σενάρια με Λεπτομερή Επεξήγηση Εφαρμογών

1. Βιομηχανία Σιτηρών & Γεωργίας

Το YUFENG Self Aligning Troughing Idler χρησιμοποιείται ευρέως σε μεγάλα τερματικά αποθήκευσης σιτηρών, σε εργοστάσια επεξεργασίας ρυζιού και καλαμποκιού και σε υπαίθρια συστήματα μεταφοράς αποθεμάτων σιτηρών. Για μεταφορά σιτηρών σε μεγάλες αποστάσεις που επηρεάζονται από παρεμβολές ανέμου και ανομοιόμορφη φόρτωση υλικού, η αυτοκεντραρισμένη δομή διορθώνει συνεχώς την απόκλιση του ιμάντα, μειώνοντας τη διαρροή κόκκων και βελτιώνοντας τη σταθερότητα της μεταφοράς.

2. Μεταλλευτική Βιομηχανία

Σε ανοιχτά ανθρακωρυχεία, ορυχεία μεταλλευμάτων χρωμίου, έργα σιδηρομεταλλεύματος και λατομεία αδρανών υλικών, τα συστήματα μεταφοράς μεγάλου ανοίγματος συχνά αντιμετωπίζουν περιπλάνηση ζώνης που προκαλείται από ανομοιόμορφη φόρτωση, αλλαγές εδάφους και βαριές επιπτώσεις υλικού. Οι αυτοευθυγραμμιζόμενοι ρελαντί της YUFENG παρέχουν αυτόματη απόδοση παρακολούθησης για τη διατήρηση σταθερής ευθυγράμμισης του ιμάντα και τη μείωση της φθοράς των άκρων, των κινδύνων σχίσιμου και του απροσδόκητου χρόνου διακοπής λειτουργίας.

3. Θερμοηλεκτρικοί Σταθμοί

Οι θερμοηλεκτρικοί σταθμοί απαιτούν αξιόπιστη λειτουργία μεταφορέα για τροφοδοσία άνθρακα σε μεγάλες αποστάσεις και μεταφορά υλικού αποθείωσης ασβεστόλιθου. Οι αυτοευθυγραμμιζόμενοι ρελαντί YUFENG βοηθούν στη διατήρηση της θέσης του μεταφορικού ιμάντα κατά τη συνεχή λειτουργία, βελτιώνοντας την αξιοπιστία του συστήματος και μειώνοντας τη συχνότητα συντήρησης που προκαλείται από την απόκλιση του ιμάντα.

4. Βιομηχανία Οικοδομικών Υλικών

Για τις τσιμεντοβιομηχανίες, τις γραμμές παραγωγής αδρανών άμμου και πέτρας και άλλες εφαρμογές χειρισμού βαρέων υλικών, η ανομοιόμορφη κατανομή των υλικών μπορεί εύκολα να προκαλέσει μετατόπιση του μεταφορικού ιμάντα. Τα αυτοευθυγραμμιζόμενα ρελαντί συστήματα YUFENG προσαρμόζουν αυτόματα τη θέση λειτουργίας του ιμάντα, εξασφαλίζοντας ομαλότερη μεταφορά λειαντικών χύδην υλικών.

5. Ports & Bulk Cargo Wharves

Παράκτια λιμάνια και τερματικοί σταθμοί χύδην φορτίου συχνά λειτουργούν υπό συνθήκες ισχυρού ανέμου και πολύπλοκα περιβάλλοντα φόρτωσης. Τα αυτοευθυγραμμιζόμενα ρελαντί σκάφη YUFENG είναι κατάλληλα για συστήματα εκφόρτωσης σιτηρών, μεταλλεύματος και χύδην φορτίου, παρέχοντας σταθερή απόδοση παρακολούθησης ιμάντα κατά τη διάρκεια εργασιών μεταφοράς μεγάλων αποστάσεων.

6. Βιομηχανία Παραγωγής Χημικών & Αλατιού

Για χημικά εργοστάσια και περιβάλλοντα παραγωγής παράκτιου αλατιού που εκτίθενται σε όξινη, αλκάλια και διάβρωση ομίχλης αλατιού, η YUFENG παρέχει αντιδιαβρωτικά αυτοευθυγραμμιζόμενα ρελαντί UHMWPE με ανθεκτικά στη διάβρωση υλικά και προσαρμοσμένες δομές για να εξασφαλίσει μακροχρόνια σταθερή λειτουργία σε σκληρά περιβάλλοντα.

Factory Professional Strength & Εξουσιοδοτημένα Παγκόσμια Προσόντα

1. Προηγμένη ικανότητα παραγωγής και παραγωγική ικανότητα

Η YUFENG διαθέτει ένα τυποποιημένο εργαστήριο αυτόματης παραγωγής 21.000 τετραγωνικών μέτρων εξοπλισμένο με περισσότερα από 55 σετ εξοπλισμού επεξεργασίας ακριβείας CNC. Με μηνιαία παραγωγική ικανότητα 85.000 σετ αδρανών μεταφορέων και πάνω από 15 χρόνια εμπειρίας στην κατασκευή με επίκεντρο τους κυλίνδρους μεταφορέων και τα εξαρτήματα διόρθωσης παρακολούθησης, η YUFENG παρέχει αξιόπιστες αυτοευθυγραμμιζόμενες λύσεις αδράνειας για παγκόσμιους βιομηχανικούς πελάτες.

2. Διεθνείς Πιστοποιήσεις & Υποστήριξη Προσόντων Έργων

Όλα τα προϊόντα YUFENG Self Aligning Troughing Idler περνούν τη διεθνή πιστοποίηση συστήματος διαχείρισης ποιότητας ISO9001, τις απαιτήσεις προτύπων ασφαλείας εξόρυξης MT/T 821 και την επαλήθευση συμμόρφωσης με τις εξαγωγές CE. Μπορούν να παρέχονται πλήρεις εκθέσεις εργοστασιακών ελέγχων τρίτων κατασκευαστών και αναφορές δοκιμών απόδοσης παρακολούθησης για την υποστήριξη της έγκρισης έργων πελατών, της αναθεώρησης των προσόντων προμηθευτών και της αξιολόγησης ποιότητας.

3. Αυστηρός ποιοτικός έλεγχος και επαλήθευση απόδοσης

Η YUFENG λειτουργεί ένα ανεξάρτητο εργαστήριο ποιοτικού ελέγχου και εφαρμόζει αυστηρό ποιοτικό έλεγχο σε όλη τη διαδικασία κατασκευής. Οι διαδικασίες επιθεώρησης περιλαμβάνουν επιθεώρηση μηχανικής αντοχής πρώτης ύλης, ημιτελή δοκιμή ομαλότητας περιστροφής περιστροφής, δοκιμή κόπωσης διόρθωσης συνεχούς απόκλισης τελικού προϊόντος, δοκιμή προσομοίωσης γήρανσης με σκόνη στεγανοποίησης και ψεκασμό νερού και επιθεώρηση τελικής συσκευασίας εξαγωγής για να διασφαλιστεί η σταθερή απόδοση του προϊόντος πριν από την αποστολή.

4. Προσαρμοσμένη Μηχανική Υποστήριξη & Παγκόσμια Υπηρεσία

Το YUFENG υποστηρίζει δωρεάν προμήθεια σχεδίων μηχανικής CAD, γρήγορη παράδοση δειγμάτων 7 ημερών για μικρές δοκιμαστικές παραγγελίες και κύκλους παραγωγής 16–20 ημερών για προσαρμοσμένες παραγγελίες αδρανούς αυτόματης ευθυγράμμισης. Η τεχνική μας ομάδα παρέχει παγκόσμια απομακρυσμένη καθοδήγηση μετά την πώληση και υπηρεσίες αντιστοίχισης διάταξης μεταφορέων επί τόπου για μεγάλα έργα μεταφοράς στο εξωτερικό.

FAQ

1. Ε: Πού πρέπει να εγκατασταθεί το ρελαντί αυτοευθυγραμμισμένης αυλάκωσης στις γραμμές μεταφοράς;

Α: Συνιστάται η εγκατάσταση ενός σετ κάθε 15–30 μέτρα στην πλευρά μεταφοράς των μεταφορέων μεγάλων αποστάσεων και η προσθήκη επιπλέον σετ σε σημεία μεταφοράς, ανηφορικά/καθοδικά τμήματα και εξωτερικά τμήματα που εκτίθενται στον άνεμο για βελτίωση της αποτελεσματικότητας διόρθωσης. Η γωνία 35° είναι το καθολικό πρότυπο για τα περισσότερα έργα εξόρυξης και μεταφοράς σιτηρών. Οι 20° προσαρμόζονται στη μεταφορά γεωργικών υλικών ελαφρού φορτίου, ενώ το μοντέλο σε βάθος 45° είναι για μεταφορά χύδην μεγάλης χωρητικότητας. Μπορούμε να προσαρμόσουμε πλήρως τη γωνία αιώρησης του βραχίονα σύμφωνα με το σχέδιο του μεταφορέα σας.

2. Ε: Μπορείτε να προμηθεύσετε αντιδιαβρωτικά αυτοευθυγραμμιζόμενα ρελαντί για παράκτιες αλυκές και χημικά εργοστάσια;

Α: Απολύτως. Παρέχουμε τρεις αντιδιαβρωτικές λύσεις αντιστοίχισης: αυτοευθυγραμμιζόμενα μη μεταλλικά πολυμερή UHMWPE, παχιά ρελαντί από αντισκωριακό χάλυβα με επίστρωση καουτσούκ και προσαρμοσμένα ρελαντί άξονα περιστρεφόμενου άξονα από ανοξείδωτο χάλυβα, τα οποία μπορούν να προσαρμοστούν σε μακροχρόνια διαβρωτικά περιβάλλοντα εργασίας με οξύ, αλκάλιο και ομίχλη αλατιού.

3. Ε: Ποια είναι η ελάχιστη ποσότητα παραγγελίας και ο τυπικός χρόνος παράδοσης;

Α: Η δοκιμαστική παραγγελία δείγματος MOQ είναι 1 τεμάχιο. Η μαζική επίσημη παραγγελία MOQ είναι 100 σετ. Οι τυπικές στοκ συμβατικές προδιαγραφές αυτοευθυγράμμισης ρελαντί μπορούν να παραδοθούν εντός 7 εργάσιμων ημερών, ενώ το προσαρμοσμένο μη τυποποιημένο μη τυποποιημένο ρελαντί αυτοευθυγράμμισης απαιτεί 16–20 ημέρες περιόδου παραγωγής.

4. Ε: Οι ρελαντί που επικεντρώνονται στον εαυτό σας συμμορφώνονται με τα διεθνή πρότυπα βιομηχανικού σχεδιασμού;

Α: Όλα τα τελικά προϊόντα συμμορφώνονται πλήρως με τα παγκόσμια βιομηχανικά πρότυπα μεταφορέων CEMA, ISO, MT/T 821 και DIN, επισυνάπτονται πλήρεις επίσημες αναφορές δοκιμών απόδοσης παρακολούθησης για διασυνοριακό εκτελωνισμό εξαγωγής.

Επικοινωνήστε με τη YUFENG

Αναζητάτε μια σταθερή και χαμηλής συντήρησης λύση ρελαντί για την εξάλειψη της συχνής απόκλισης του ιμάντα και τη μείωση του μακροπρόθεσμου κόστους λειτουργίας του μεταφορέα; Επικοινωνήστε σήμερα με την επαγγελματική ομάδα μηχανικών της YUFENG για να ζητήσετε δείγματα προϊόντων, προσαρμοσμένα τεχνικά σχέδια και προσφορά απευθείας από το εργοστάσιο.

Η YUFENG παρέχει ολοκληρωμένες λύσεις διόρθωσης παρακολούθησης μεταφορέων για εξόρυξη, γεωργία, λιμάνια, σταθμούς παραγωγής ηλεκτρικής ενέργειας, χημικές βιομηχανίες και άλλες εφαρμογές χειρισμού χύδην υλικών παγκοσμίως.
