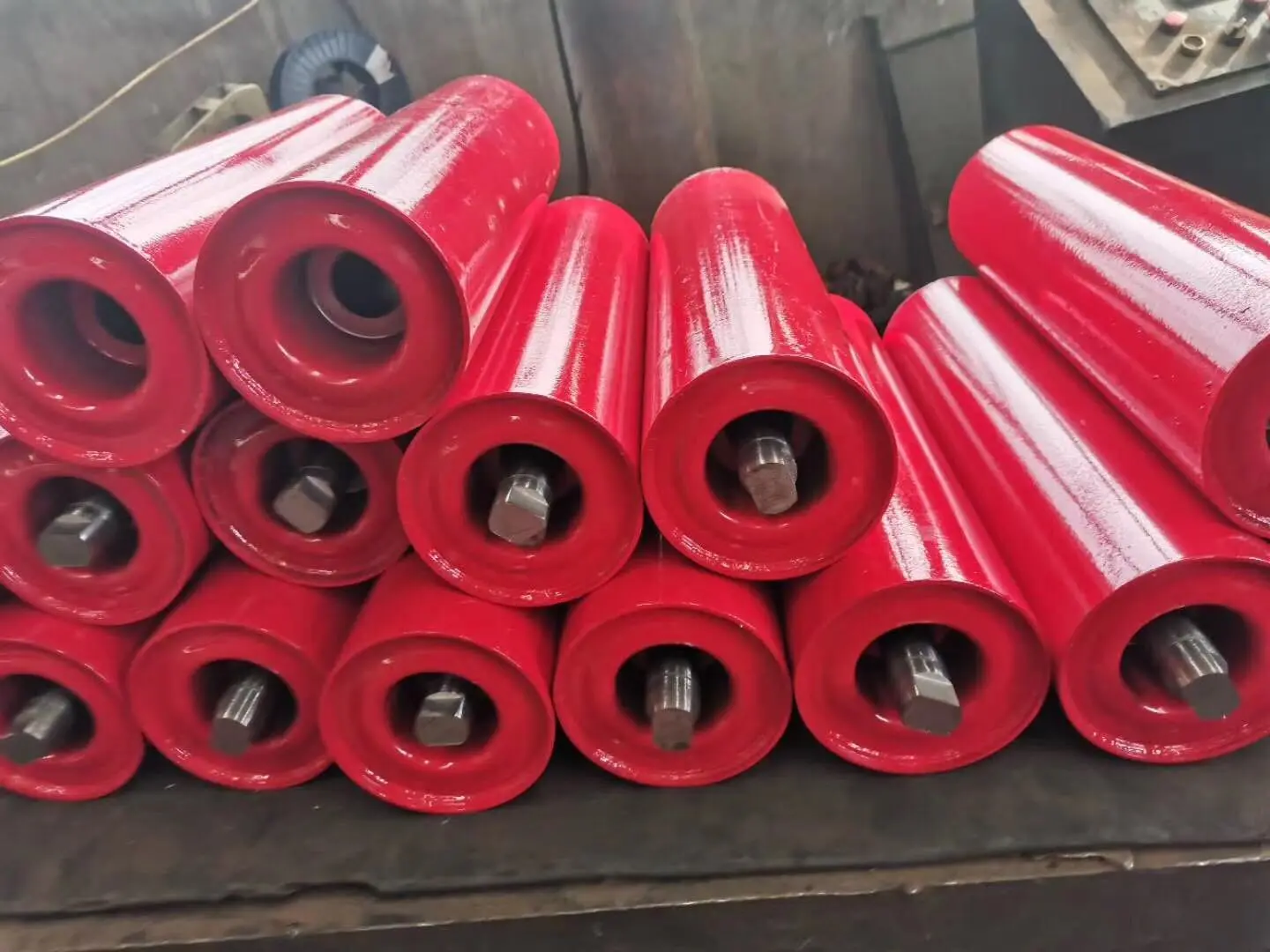

Ρολό αδράνειας ίσου μήκους

Η ισορροπημένη κατανομή φορτίου είναι το βασικό πλεονέκτημα του κυλίνδρου αδρανούς τροχού ίσου μήκους YUFENG. Διαθέσιμο σε διαμέτρους 89–159 mm για πλάτος ιμάντα 400–2400 mm, οι τρεις κύλινδροι ίσου μήκους παρέχουν συμμετρική στήριξη της ζώνης και συμβάλλουν στη μείωση της ανομοιόμορφης φθοράς των άκρων και της διαρροής υλικού. Κάθε μονάδα υποβάλλεται σε δοκιμές περιστροφής, κρούσης, διάβρωσης και σφράγισης, με διαθέσιμα σχέδια CAD και δοκιμές δειγμάτων.

Ορισμός προϊόντος & Ολοκληρωμένη διαδικασία κατασκευής YUFENG

1. Δομή ρελαντί ίσου μήκους

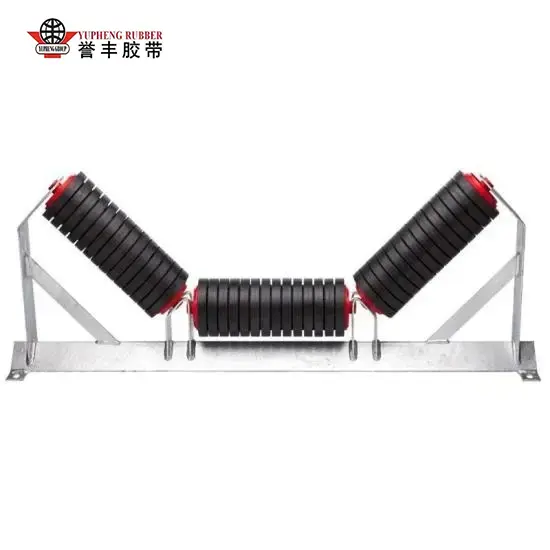

Το YUFENG Idler ίσου μήκους Troughing αποτελείται από τρεις κυλίνδρους με το ίδιο μήκος και διάμετρο που είναι τοποθετημένοι σε ένα ενσωματωμένο στήριγμα σφράγισης. Ένας οριζόντιος κεντρικός κύλινδρος και δύο συμμετρικοί πλευρικοί κύλινδροι με κλίση σχηματίζουν ένα ισορροπημένο κοίλο προφίλ μεταφοράς για σταθερή μεταφορά υλικού.

Σε σύγκριση με τους ρελαντί άνισου μήκους που χρησιμοποιούν κοντύτερους κυλίνδρους φτερών, η σχεδίαση ίσου μήκους παρέχει πιο σταθερή στήριξη σε όλο τον μεταφορικό ιμάντα. Αυτό βοηθά στην πιο ομοιόμορφη κατανομή του φορτίου και μειώνει την τοπική καταπόνηση, την ανομοιόμορφη φθορά του ιμάντα και την πιθανή απόκλιση του ιμάντα που προκαλείται από ασυνεπείς διαστάσεις του κυλίνδρου.

2. Ενισχυμένη Κατασκευή για Λειτουργία Βαρέων Καθηκόντων

Το YUFENG χρησιμοποιεί χαλύβδινους σωλήνες με παχύ τοίχωμα Q235 χωρίς ραφή, ενσωματωμένους άξονες από συμπαγή ανθρακούχο χάλυβα, ενισχυμένους βραχίονες με κρύα σφράγιση και σύνθετες διπλές σφραγίδες λαδιού πολλαπλών στρωμάτων λαβύρινθου. Η κοπή CNC, η συγκόλληση με θωράκιση αερίου και η ηλεκτροστατική επίστρωση υψηλής θερμοκρασίας κατά της σκουριάς εφαρμόζονται για τη βελτίωση της ακρίβειας διαστάσεων, της δομικής αντοχής και της αντοχής στη διάβρωση.

Ενώ ορισμένοι αδρανείς χαμηλού κόστους χρησιμοποιούν σωλήνες λεπτού τοιχώματος 2,0–2,5 mm που μπορεί να παραμορφωθούν κάτω από παρατεταμένα βαριά φορτία, τα YUFENG ίσου μήκους ρελαντί χρησιμοποιούν χαλύβδινους σωλήνες χωρίς ραφή πάχους 3,5 mm. Τα υψηλής ακρίβειας διπλά σφραγισμένα ρουλεμάν σειράς 6204, 6205 και 6306 είναι διαθέσιμα σύμφωνα με τις απαιτήσεις φορτίου.

3. Περιστροφή ακριβείας & σταθερή απόδοση τρεξίματος

Η ακτινική διαρροή κάθε κυλίνδρου ελέγχεται εντός 0,5 mm, ενώ η αντίσταση στατικής περιστροφής διατηρείται περίπου στα 1,5–2,5 N. Αυτά τα χειριστήρια κατασκευής βοηθούν στην επίτευξη ομαλής περιστροφής, χαμηλής τριβής και μειωμένου θορύβου λειτουργίας κατά τη συνεχή μεταφορά.

Η ενισχυμένη δομή είναι κατάλληλη για απαιτητικά περιβάλλοντα που περιλαμβάνουν υψηλή συγκέντρωση σκόνης, υψηλή υγρασία, πιτσίλισμα ορυκτού πολτού και ήπια έκθεση σε οξέα ή αλκάλια, παρέχοντας σταθερή υποστήριξη για μακροχρόνια λειτουργία του μεταφορέα.

4. Προσαρμοσμένα υλικά για διαφορετικές εφαρμογές

Εκτός από τους τυπικούς χαλύβδινους αδρανείς τροχούς ίσου μήκους, η YUFENG παρέχει εξειδικευμένες διαμορφώσεις, όπως κυλίνδρους ανθεκτικούς στη φθορά με λάστιχο, αντιδιαβρωτικούς κυλίνδρους πολυμερούς UHMWPE και επιλογές αξόνων από ανοξείδωτο χάλυβα.

Αυτές οι διαμορφώσεις μπορούν να επιλεγούν σύμφωνα με τη λειαντικότητα του υλικού, τις συνθήκες διάβρωσης, την έκθεση στην υγρασία και τις απαιτήσεις του μεταφορέα. Όλες οι εισερχόμενες πρώτες ύλες υποβάλλονται σε επιθεωρήσεις χημικής σύνθεσης και μηχανικής αντοχής πριν εισέλθουν στην παραγωγή για να διατηρηθεί η σταθερή ποιότητα κατασκευής.

Αυθεντικά μακροπρόθεσμα δεδομένα δοκιμών πεδίου

1. Εξάμηνη δοκιμή πεδίου υπόγειου ανθρακωρυχείου

Η τεχνική ομάδα της YUFENG διεξήγαγε μια δοκιμή αδιάλειπτης λειτουργίας πεδίου διάρκειας 6 μηνών του Equal Length Troughing Idler Roller σε υπόγειο ανθρακωρυχείο για να αξιολογήσει τη μακροπρόθεσμη απόδοσή του υπό απαιτητικές συνθήκες μεταφοράς. Η δοκιμή κάλυψε τη συνεχή λειτουργία, το φέρον φορτίο, την αντοχή στεγανοποίησης, την προστασία της ζώνης και τον έλεγχο της διαρροής υλικού.

Περιβάλλον δοκιμής:Υπόγειος δρόμος ανθρακωρυχείου με συγκέντρωση σκόνης ≥1200 mg/m³, θερμοκρασία περιβάλλοντος που κυμαίνεται από -10°C έως +65°C και λειτουργία συνεχούς μεταφοράς 24 ωρών.

Φέρον φορτίο μεμονωμένων ομάδων:Έως 2.800 κιλά, χειρισμός ακατέργαστου άνθρακα, γκάζι και χύδην μικτών μεταλλευμάτων.

2. Επαληθευμένα αποτελέσματα απόδοσης

Διάρκεια ζωής:Τα δοκιμαστικά ρελαντί συγκέντρωσαν 32.600 σταθερές ώρες λειτουργίας, με καταγεγραμμένη διάρκεια ζωής 3-5 φορές μεγαλύτερη από τα συνηθισμένα αδρανείς λεπτού τοιχώματος άνισου μήκους που χρησιμοποιούνται για σύγκριση.

Αντοχή σφράγισης:Μετά από 30 συνεχόμενες ημέρες δοκιμής κυκλοφορίας σκόνης και ψεκασμού νερού υψηλής πίεσης, όλα τα δείγματα δοκιμής έδειξαν μηδενική εμπλοκή ρουλεμάν και μηδενική εσωτερική διαρροή λιπαντικού.

Προστασία ζώνης:Η ισορροπημένη δομή κυλίνδρου ίσου μήκους συμβάλλει στη μείωση της μονόπλευρης τριβής των άκρων μεταξύ του μεταφορικού ιμάντα και των κυλίνδρων, επεκτείνοντας τον συνολικό κύκλο αντικατάστασης του ιμάντα έως και 40% υπό τις δοκιμασμένες συνθήκες.

Διαρροή υλικού:Με τυπική γωνία 35°, το δοκιμασμένο σύστημα αδράνειας ίσου μήκους πέτυχε μετρημένο ρυθμό διαρροής 0,48%, σε σύγκριση με 3,2% για παράλληλες επίπεδες ρελαντί και άνισου μήκους ρελαντί κάτω από τον ίδιο όγκο μεταφοράς.

Πλήρης ταξινόμηση προϊόντων & τεχνικές παράμετροι

1. Τυπικό ισού μήκους ρελαντί 3 κυλίνδρων

Μια διαμόρφωση γενικής χρήσης για συστήματα μεταφοράς εξόρυξης, τσιμέντου, σιτηρών και άλλων χύδην υλικών. Οι τυπικές γωνίες κατώφλι περιλαμβάνουν 20°, 30°, 35° και 45°.

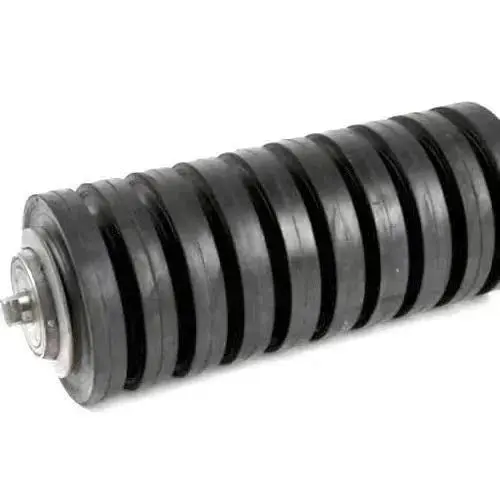

2. Ίδιου μήκους προσκρουστήρα κρούσης ρελαντί

Σχεδιασμένοι για σημεία φόρτωσης και τροφοδοσίας υλικών, αυτοί οι κύλινδροι διαθέτουν παχιά λάστιχο για να απορροφούν την κρούση από την πτώση μεταλλεύματος και να μειώνουν την άμεση πρόσκρουση στον μεταφορικό ιμάντα και στη δομή του κυλίνδρου.

3. Αυτόματη αυτοευθυγράμμιση ρελαντί ίσου μήκους

Εξοπλισμένο με δομή στήριξης διόρθωσης απόκλισης που βοηθά στην καθοδήγηση του μεταφορικού ιμάντα πίσω προς την κανονική του θέση λειτουργίας, μειώνοντας την τριβή των άκρων και την πιθανή ζημιά του ιμάντα.

4. UHMWPE Αντιδιαβρωτικό ίσο μήκος ρελαντί

Χρησιμοποιεί σώμα κυλίνδρου πολυμερούς UHMWPE με επιλογές άξονα από ανοξείδωτο χάλυβα για διαβρωτικά περιβάλλοντα όπως χημικές εγκαταστάσεις, εγκαταστάσεις επεξεργασίας λυμάτων και εγκαταστάσεις επεξεργασίας λυμάτων που εκτίθενται σε όξινη, αλκαλική ή αλμυρή ομίχλη.

Τυπικός πίνακας τεχνικών παραμέτρων

Real Global Customer Project Case

1. Υπαίθριο έργο εξόρυξης άνθρακα στη Μογγολία

Ένα σύστημα μεταφοράς άνθρακα μήκους 12 χιλιομέτρων διασταύρωσης με ιμάντα βαρέως τύπου πλάτους 1.200 mm και σχεδιασμένη ικανότητα μεταφοράς 2.000 τόνων ανά ώρα, είχε προηγουμένως πρόωρες βλάβες με αδρανείς τροχούς άνισου μήκους μετά από περίπου 6.000 ώρες λειτουργίας.

Η YUFENG παρείχε εξατομικευμένα ενισχυμένα στεγανοποιητικά 35° ίσου μήκους ρελαντί με πυκνά τοιχώματα σωλήνα και βελτιωμένη σφράγιση λαβυρίνθου. Μετά από 18 μήνες συνεχούς λειτουργίας σε εξωτερικούς χώρους, το έργο κατέγραψε μηδενική αντικατάσταση κυλίνδρων και μηδενικές αναφορές βλαβών κυλίνδρων, ενώ το μηνιαίο κόστος εργασίας συντήρησης μειώθηκε κατά περίπου 65%.

2. Τερματικός τερματικός σταθμός εκφόρτωσης παράκτιων μεταλλευμάτων Νοτιοανατολικής Ασίας

Το έργο περιελάμβανε συνεχή υπαίθρια εκφόρτωση πλοίων και μεταφορά στο ναυπηγείο υπό σοβαρή διάβρωση παράκτιων αλάτων-ομίχλης. Η YUFENG παρείχε UHMWPE Αντιδιαβρωτικά Idler ίσου μήκους με εσωτερικούς άξονες από ανοξείδωτο χάλυβα.

Μετά από δύο χρόνια συνεχούς λειτουργίας, οι παρεχόμενοι κύλινδροι δεν παρουσίασαν καμία αναφερόμενη αστοχία λόγω σκουριάς ή απόφραξη ρουλεμάν, παρέχοντας αξιόπιστη υποστήριξη για μακροχρόνιο χειρισμό παράκτιου χύδην υλικού.

3. Γραμμή Εγχώριας Παραγωγής Κλίνκερ Τσιμέντου

Μια γραμμή παραγωγής κλίνκερ τσιμέντου με ημερήσια χωρητικότητα 5.000 τόνων απαιτούσε κυλίνδρους για τη μεταφορά τέφρας σε κλίβανο υψηλής θερμοκρασίας και τη μεταφορά αδρανών υψηλής αποξεστικότητας. Η YUFENG παρείχε ρελαντί ίσου μήκους κρούσης από καουτσούκ για τη μείωση της πρόσκρουσης και της λειαντικής επαφής μεταξύ του μεταφερόμενου υλικού, των κυλίνδρων και της μεταφορικής ταινίας.

Η προσαρμοσμένη ανθεκτική στην κρούση διαμόρφωση βοηθά στην προστασία της επιφάνειας του μεταφορικού ιμάντα, στη μείωση της μη φυσιολογικής φθοράς και στην επέκταση του κύκλου λειτουργίας του συστήματος μεταφοράς.

Βασικά ανταγωνιστικά πλεονεκτήματα έναντι συνηθισμένων αδρανών άνισου μήκους αγοράς

Ισχύοντα Βιομηχανικά Σενάρια

Το YUFENG Equal Length Troughing Idler Roller έχει σχεδιαστεί για συστήματα μεταφοράς υλικού χύδην που απαιτούν ισορροπημένη κατανομή φορτίου, σταθερή στήριξη ιμάντα και αξιόπιστη μακροχρόνια λειτουργία. Μπορούν να επιλεγούν διαφορετικά υλικά και διαμορφώσεις κυλίνδρων ανάλογα με το περιβάλλον εργασίας.

1. Μεταλλευτική Βιομηχανία

Κατάλληλο για υπαίθρια ανθρακωρυχεία, υπόγεια συστήματα μεταφοράς σιδηρομεταλλεύματος, χρυσού και βωξίτη, υποστηρίζοντας τη μεταφορά βαρέων υλικών σε μεγάλες αποστάσεις υπό απαιτητικές συνθήκες λειτουργίας.

2. Θερμοηλεκτρικοί Σταθμοί

Χρησιμοποιείται για γραμμές τροφοδοσίας άνθρακα, μεταφορά υλικού αποθείωσης ασβεστόλιθου και συστήματα μεταφοράς τέφρας και σκωρίας λέβητα. Η ενισχυμένη δομή κυλίνδρων υποστηρίζει συνεχή χειρισμό υλικού χύδην.

3. Βιομηχανία Οικοδομικών Υλικών

Κατάλληλο για εργοστάσια τσιμέντου, λατομεία αδρανών υλικών άμμου και πέτρας, γραμμές επεξεργασίας αμμοχάλικου και άλλες εφαρμογές που περιλαμβάνουν λειαντικά χύδην υλικά και συνεχή μεταφορά.

4. Ports & Bulk Cargo Terminals

Σχεδιασμένο για συστήματα φόρτωσης, εκφόρτωσης και μεταφοράς χύδην φορτίου άνθρακα, σιδηρομεταλλεύματος, σιτηρών και χημικών. Μπορούν να επιλεγούν διαφορετικά υλικά κυλίνδρων και διαμορφώσεις στεγανοποίησης για εξωτερικούς χώρους και περιβάλλοντα υψηλής υγρασίας.

5. Παραγωγή Χημικών & Αλατιού

Οι αντιδιαβρωτικοί ρελαντί ίσου μήκους UHMWPE διατίθενται για εφαρμογές που εκτίθενται σε όξινα, αλκάλια, ομίχλη αλατιού και άλλες διαβρωτικές συνθήκες, συμπεριλαμβανομένων χημικών εγκαταστάσεων, εγκαταστάσεων παραγωγής αλατιού και σχετικών συστημάτων χειρισμού υλικών.

6. Βιομηχανία Επεξεργασίας Σιτηρών

Οι επιλογές κυλίνδρων χαμηλής φθοράς και ποιότητας τροφίμων είναι κατάλληλες για συστήματα αποθήκευσης και μεταφοράς σιταριού, καλαμποκιού, ρυζιού και άλλων χύδην γεωργικών υλικών, παρέχοντας ομαλή περιστροφή και σταθερή στήριξη της ζώνης.

Εργοστασιακή Επαγγελματική Αντοχή & Διασφάλιση Ποιότητας

Η YUFENG λειτουργεί ένα τυποποιημένο αυτοματοποιημένο εργαστήριο παραγωγής 20.000 m² εξοπλισμένο με περισσότερα από 50 σετ εξοπλισμού επεξεργασίας ακριβείας CNC. Με μηνιαία παραγωγική ικανότητα έως και 80.000 αδρανών μεταφορέων και 15 χρόνια αποκλειστικής εμπειρίας κατασκευής, εστιάζουμε σε αξιόπιστες λύσεις κυλίνδρων για εξόρυξη, τσιμέντο, λιμάνια, ηλεκτροπαραγωγή, γεωργία και άλλες βιομηχανίες μεταφοράς χύδην.

1. Κατασκευαστική ικανότητα

Το σύστημα παραγωγής μας ενσωματώνει την επεξεργασία ακριβείας CNC, την κατασκευή σωλήνων κυλίνδρων, την κατεργασία άξονα, τη συγκόλληση, τη συναρμολόγηση ρουλεμάν, τη σφράγιση και την επεξεργασία επιφάνειας. Η παραγωγική ικανότητα υποστηρίζει τόσο τυπικές παραγγελίες κυλίνδρων όσο και προσαρμοσμένες προδιαγραφές για έργα μεταφοράς μεγάλης κλίμακας.

2. Πιστοποιήσεις Ποιότητας & Συμμόρφωση

Τα προϊόντα κυλίνδρου μας κατασκευάζονται με ελεγχόμενο σύστημα διαχείρισης ποιότητας και υποστηρίζουν απαιτήσεις ISO 9001, MT/T 821 και CE. Μπορούν να παρασχεθούν εκθέσεις ελέγχου εργοστασιακών εταιρειών τρίτου μέρους και έγγραφα δοκιμής απόδοσης προϊόντων για έργα πιστοποιημένων πελατών.

3. Ποιοτικός έλεγχος πέντε σταδίων

Η διαδικασία QC μας καλύπτει την εισερχόμενη επιθεώρηση πρώτων υλών, τη δοκιμή αντοχής ημιτελούς συγκόλλησης, την τελική δοκιμή αντίστασης περιστροφής κυλίνδρων, την προσομοίωση γήρανσης σφράγισης και την επιθεώρηση τελικής συσκευασίας. Αυτό το σύστημα επιθεώρησης πολλαπλών σταδίων βοηθά στη διατήρηση σταθερής ακρίβειας διαστάσεων, απόδοσης στεγανοποίησης και περιστροφικής σταθερότητας σε όλες τις παρτίδες παραγωγής.

4. Μηχανική & Τεχνική Υποστήριξη CAD

Η YUFENG παρέχει δωρεάν μηχανικά σχέδια CAD για αντιστοίχιση έργου, επιβεβαίωση εγκατάστασης και επαλήθευση της δομής του μεταφορέα. Η τεχνική ομάδα μας μπορεί να προτείνει την κατάλληλη διάμετρο κυλίνδρου, γωνία κατώφλι, διαμόρφωση ρουλεμάν και διαστάσεις βραχίονα σύμφωνα με το πλάτος του ιμάντα και τις συνθήκες μεταφοράς.

5. Δείγμα & Προσαρμοσμένη Υπηρεσία Παραγωγής

Οι μικρές δοκιμαστικές παραγγελίες μπορούν να υποστηριχθούν με παράδοση δείγματος σε περίπου 7 ημέρες, ανάλογα με τις προδιαγραφές του προϊόντος. Οι τυπικές παραγγελίες μαζικής παραγωγής απαιτούν γενικά 15–20 ημέρες, ενώ οι προσαρμοσμένες προδιαγραφές προγραμματίζονται σύμφωνα με τις απαιτήσεις του έργου και την πολυπλοκότητα της παραγωγής.

6. Παγκόσμια υποστήριξη μετά την πώληση

Η YUFENG παρέχει απομακρυσμένη τεχνική καθοδήγηση για την επιλογή, την εγκατάσταση και τη λειτουργία κυλίνδρων. Για εξειδικευμένα, μεγάλης κλίμακας βιομηχανικά έργα στο εξωτερικό, μπορούμε επίσης να παρέχουμε επιτόπου βοήθεια αντιστοίχισης για να βοηθήσουμε τους πελάτες να επιτύχουν αξιόπιστη απόδοση του μεταφορέα.

Μετατροπή

Ψάχνετε για κύλινδρο μεγάλης διάρκειας ζωής και χαμηλής συντήρησης για να αναβαθμίσετε το σύστημα μεταφοράς χύδην και να μειώσετε το μακροπρόθεσμο κόστος λειτουργίας; Επικοινωνήστε με την επαγγελματική μας ομάδα μηχανικών τώρα για να υποβάλετε αίτηση για δωρεάν δείγματα προϊόντων, να λάβετε προσαρμοσμένα τεχνικά σχέδια και απευθείας εργοστασιακό τιμοκατάλογο χονδρικής! Παρέχουμε ολοκληρωμένη λύση αντιστοίχισης εξαρτημάτων μεταφοράς μιας στάσης για όλες τις απαιτήσεις του έργου χειρισμού υλικού.

Ενότητα FAQ

1. Ε: Ποια είναι τα βασικά πλεονεκτήματα του ίσου μήκους αδρανούς κυλίνδρου ίσου μήκους έναντι των αδρανών τροχών άνισου μήκους;

Α: Οι ίσου μήκους τρεις πανομοιότυποι κύλινδροι μας πραγματοποιούν πλήρως ισορροπημένη κατανομή φορτίου, εξαλείφουν τη μονόπλευρη καταπόνηση του ιμάντα και την τριβή των άκρων, μειώνουν τη διαρροή υλικού και παρατείνουν σημαντικά τη διάρκεια ζωής του ιμάντα μεταφοράς. Η 35° είναι η πιο καθολική τυπική γωνία κατάλληλη για τα περισσότερα έργα εξόρυξης και τσιμεντοβιομηχανίας. Ο τύπος γωνίας φωτός 20° προσαρμόζεται στη μεταφορά κόκκων με ελαφρύ φορτίο, ενώ το μοντέλο 45° βαθιάς κοιλότητας έχει σχεδιαστεί για μεταφορά χύδην υψηλής χωρητικότητας. Το YUFENG μπορεί να προσαρμόσει πλήρως τη γωνία κλίσης του βραχίονα σύμφωνα με το σχέδιο του μεταφορέα σας.

2. Ε: Μπορούμε να προμηθεύσουμε αντιδιαβρωτικά ίσου μήκους ρελαντί για ναυπηγεία αλατιού και μονάδες παραγωγής χημικών;

Α: Απολύτως. Παρέχουμε τρεις αντιδιαβρωτικές λύσεις: ρελαντί ίσου μήκους από μη μεταλλικό πολυμερές UHMWPE, ρελαντί από χάλυβα ανθεκτικά στη φθορά με επίστρωση καουτσούκ και προσαρμοσμένα ρελαντί εσωτερικών αξόνων από ανοξείδωτο χάλυβα, τα οποία μπορούν να προσαρμοστούν σε μακροχρόνια διαβρωτικά περιβάλλοντα εργασίας με οξύ, αλκάλιο και ομίχλη αλατιού.

3. Ε: Τι είναι η ελάχιστη ποσότητα παραγγελίας και ο τυπικός χρόνος παράδοσης;

 Α: Η δοκιμαστική παραγγελία δείγματος MOQ είναι 1 τεμάχιο. Η μαζική επίσημη παραγγελία MOQ είναι 100 σετ. Οι τυπικές συμβατικές προδιαγραφές ίσου μήκους ρελαντί μπορούν να παραδοθούν εντός 7 εργάσιμων ημερών, ενώ ο προσαρμοσμένος μη τυποποιημένος ίσος μήκους κύλινδρος αδράνειας απαιτεί 15–20 ημέρες περιόδου παραγωγής.

4. Ε: Συμμορφώνονται οι ρελαντί ίσου μήκους με τα διεθνή πρότυπα βιομηχανικού σχεδιασμού;

Α: Όλα τα τελικά προϊόντα συμμορφώνονται πλήρως με τα παγκόσμια βιομηχανικά πρότυπα CEMA, ISO, MT/T 821 και DIN, επισυνάπτονται πλήρεις επίσημες εκθέσεις δοκιμών για διασυνοριακό εκτελωνισμό εξαγωγής.
