Troughing Self-Aligning Idler

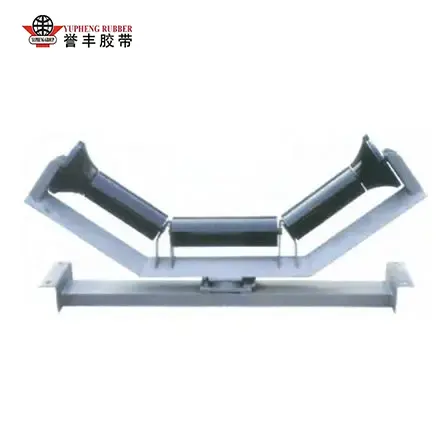

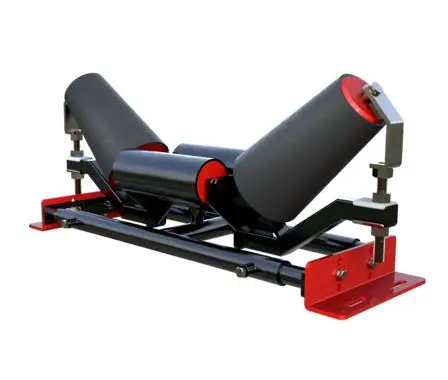

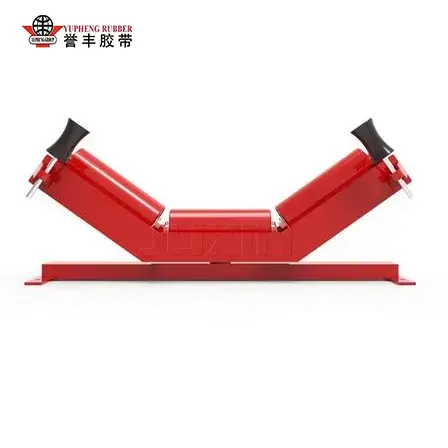

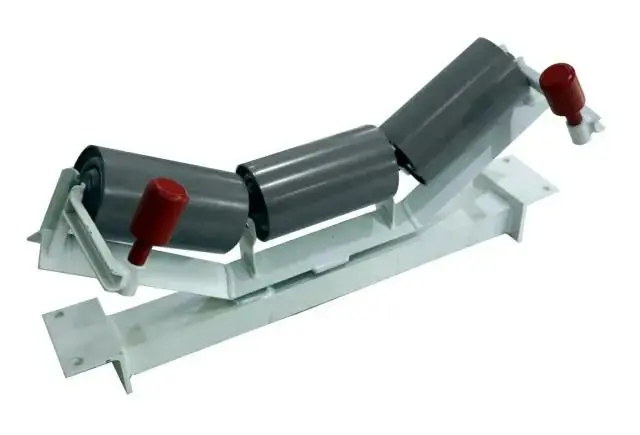

Το YUFENG Troughing Self-Aligning Idler είναι ένα ειδικά βελτιστοποιημένο σετ μεταφοράς τριών κυλίνδρων που έχει σχεδιαστεί αποκλειστικά για το φέρον σκέλος των μεταφορικών ταινιών, σχεδιασμένο να ενσωματώνει τη βασική υποστήριξη υλικού και τις αυτόματες λειτουργίες κεντραρίσματος του ιμάντα σε ένα συγκρότημα. Διαφορετικά από τα σταθερά συνηθισμένα ρελαντί που παρέχουν μόνο αντοχή χωρίς διόρθωση απόκλισης, η βασική καινοτομία αυτού του προϊόντος έγκειται στην πλωτή κεντρική σύνδεση περιστροφής μεταξύ του άνω βραχίονα κυλίνδρου και του πλαισίου βάσης, σε συνδυασμό με κατακόρυφους κυλίνδρους οδήγησης κατά της παραμόρφωσης που είναι εγκατεστημένοι και στις δύο πλευρές των πτερυγίων.

Όταν ο μεταφορικός ιμάντας μετακινείται προς τα αριστερά ή προς τα δεξιά κατά τη λειτουργία, η άκρη του ιμάντα έρχεται σε επαφή με τον κατακόρυφο κύλινδρο οδήγησης και δημιουργεί πλευρική ώθηση, οδηγώντας ολόκληρο το άνω πλαίσιο της κοιλότητας σε περιστροφή 5°–8° γύρω από τον κεντρικό άξονα. Στη συνέχεια, οι κεκλιμένοι κύλινδροι φτερών παράγουν αντίστροφη οριζόντια έλξη για να ωθήσουν τη ζώνη περιπλάνησης πίσω στην κεντρική γραμμή του εξοπλισμού, επιτυγχάνοντας συνεχή παρακολούθηση σε πραγματικό χρόνο χωρίς εξωτερική ισχύ ή ανθρώπινη παρέμβαση.

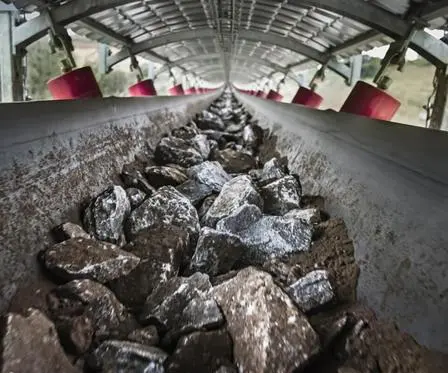

Η δομή της σκάφης με τρεις κυλίνδρους σχηματίζει μια σταθερή επιφάνεια μεταφοράς υλικού σε σχήμα V, αυξάνοντας την ικανότητα φόρτωσης υλικού και μειώνοντας την πλευρική διαρροή ακόμη και υπό κυμαινόμενους όγκους φορτίου.

Αυτό το ρελαντί ταιριάζει με όλους τους κύριους μεταφορικούς ιμάντες, συμπεριλαμβανομένων των ιμάντων κορδονιού από χάλυβα της σειράς ST και των υφασμάτινων ιμάντων πολλαπλών στρώσεων, που ισχύουν τόσο για γραμμές μεταφοράς μικρών αποστάσεων όσο και για συστήματα χερσαίας μεταφοράς μεγάλων αποστάσεων με μήκη άνω των 2 χιλιομέτρων.

Αντιμετωπίζει τέλεια τα ελαττώματα των παραδοσιακών σταθερών ρελαντί όπως η συχνή χειροκίνητη ευθυγράμμιση, η έντονη φθορά των άκρων του ιμάντα και οι συχνές διακοπές έκτακτης ανάγκης που προκαλούνται από τον πλήρη εκτροχιασμό του ιμάντα, καθιστώντας υποχρεωτικό πρότυπο εξάρτημα για μεσαίες και βαριές βιομηχανικές σταθερές γραμμές μεταφοράς.

Επιλογή Υλικού & Χειροτεχνία Παραγωγής

1. Υλικό Πλαίσιο & Βάσης

Ολόκληρο το πλαίσιο στήριξης, ο άνω βραχίονας κυλίνδρου και η σταθερή βάση υιοθετούν ανθρακούχο χάλυβα θερμής έλασης Q235B με πάχος πλάκας που κυμαίνεται από 4 mm έως 8 mm. Η συγκόλληση χρησιμοποιεί συγκόλληση τόξου με θωρακισμένο αέριο για την εξάλειψη των εσωτερικών πόρων συγκόλλησης και της παραμόρφωσης. Οι επιφανειακές επεξεργασίες περιλαμβάνουν ηλεκτροστατική βαφή με ψεκασμό κατά της σκουριάς, γαλβανισμό εν θερμώ ή εποξειδική επίστρωση για παράκτιες εγκαταστάσεις με υψηλή υγρασία και διαβρωτικά χημικά εργοστάσια.

Ο κεντρικός άξονας περιστροφής υιοθετεί φωτεινό στρογγυλό χάλυβα ψυχρής έλξης 45# με επεξεργασία σβέσης και σκλήρυνσης, με υψηλή αντίσταση στρέψης και χαμηλή φθορά περιστροφής για να εξασφαλίσει ευέλικτη περιστροφή του πλαισίου μετά από χιλιάδες ώρες συνεχούς λειτουργίας.

2. Χειροτεχνία συναρμολόγησης κυλίνδρων

Τα κελύφη κυλίνδρων είναι σωλήνες από χάλυβα χωρίς ραφή υψηλής ακρίβειας ERW με πάχος τοιχώματος 3,0–6,0 mm, προαιρετικά αντιδιαβρωτικά κελύφη HDPE για μεταφορά χημικών ορυκτών. Οι εσωτερικοί άξονες στήριξης έχουν μετατραπεί με ακρίβεια σε ομοκεντρικότητα ≤0,7 mm για ελαχιστοποίηση των κραδασμών λειτουργίας.

Έσφαιρα ρουλεμάν βαθιάς αυλάκωσης με διάκενο C3 είναι εγκατεστημένα και στα δύο άκρα του κυλίνδρου, συνδυάζονται με σύνθετες σφραγίδες από νάιλον λαβύρινθου τριών σταδίων και εσωτερικές κοιλότητες αποθήκευσης λίπους. Το λιπαντικό γράσο κατά της σκουριάς με βάση το λίθιο είναι προγεμισμένο κατά τη συναρμολόγηση, εμποδίζοντας τη διείσδυση σκόνης, πολτού και βρόχινου νερού για να αποφευχθεί η εμπλοκή του ρουλεμάν και η αστοχία σκουριάς. Οι κύλινδροι φτερών μπορούν να προσαρμοστούν με ελαστική υστέρηση για σενάρια χειρισμού υγρού υλικού υψηλής τριβής.

3. Διαδικασία επιθεώρησης ολόκληρου του μηχανήματος

Κάθε τελειωμένο YUFENG Troughing Self-aligning Idler ολοκληρώνει την πλήρη εργοστασιακή δοκιμή πριν από την αποστολή, δοκιμή αντίστασης περιστροφής κυλίνδρου κάλυψης, δοκιμή ευελιξίας περιστροφής περιστροφής, δοκιμή στεγανοποίησης εμβάπτισης στο νερό ρουλεμάν, δοκιμή παραμόρφωσης φορτίου πλαισίου και δοκιμή πρόσφυσης επίστρωσης κατά της σκουριάς. Τα προϊόντα που δεν πληρούν τις προϋποθέσεις εξαλείφονται σε κάθε κόμβο παραγωγής για να διατηρηθεί η σταθερή απόδοση παρτίδας για προμήθειες έργων στο εξωτερικό.

Αρχή Εργασίας & Στοιχεία σύγκρισης δοκιμής απόδοσης

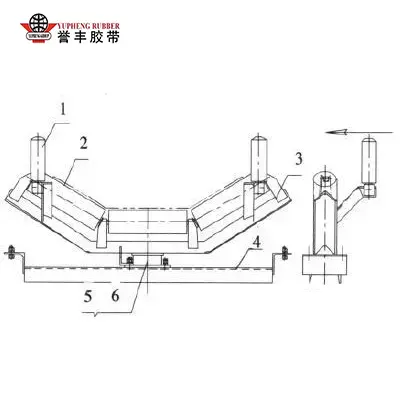

1. Λογική εργασίας αυτόματης κεντραρίσματος

Ο μηχανισμός παρακολούθησης λειτουργεί σε καθαρή μηχανική μετάδοση τριβής χωρίς ηλεκτρονικά ή υδραυλικά βοηθητικά μέρη. Κάτω από κανονικό ισορροπημένο φορτίο, το ρελαντί πλαίσιο παραμένει σε ουδέτερη θέση και τρεις κύλινδροι σκάφης στηρίζουν ομοιόμορφα τον μεταφορικό ιμάντα και τα χύδην υλικά. Μόλις η ανομοιόμορφη τροφοδοσία υλικού, ο πλάγιος άνεμος ή η ασυνέπεια της τάσης του ιμάντα προκαλέσει πλευρική μετατόπιση, η άκρη του ιμάντα πιέζει τον κάθετο πλευρικό κύλινδρο οδήγησης, μεταφέροντας οριζόντια δύναμη στο επάνω συγκρότημα του βραχίονα.

Ο βραχίονας περιστρέφεται γύρω από τον κεντρικό άξονα περιστροφής, γέρνοντας τον κύλινδρο φτερού της πλευράς απόκλισης προς τα εμπρός για να δημιουργήσει μια κεντρομόλο δύναμη τριβής αντίθετη από την κατεύθυνση περιπλάνησης της ζώνης. Αφού ο ιμάντας επιστρέψει στο κέντρο, η ισορροπημένη τριβή επαναφέρει το ρελαντί στην ουδέτερη του κατάσταση, σχηματίζοντας έναν κύκλο διόρθωσης σε πραγματικό χρόνο κλειστού βρόχου καθ' όλη τη λειτουργία του εξοπλισμού. Οι κάθετοι οδηγοί κύλινδροι χρησιμεύουν επίσης ως οριακά στοπ για να αποτρέψουν τον πλήρη εκτροχιασμό του ιμάντα κάτω από ακραίες συνθήκες απόκλισης.

2. Δεδομένα δοκιμής αντίθεσης πεδίου έναντι συνηθισμένου σταθερού ρελαντί

Μια εξαμηνιαία συνεχής δοκιμή παρακολούθησης ολοκληρώθηκε σε μια γραμμή μεταφοράς ανοιχτού ανθρακωρυχείου πλάτους 1200 mm για να ποσοτικοποιηθούν τα κενά απόδοσης:

Τα αποτελέσματα των δοκιμών επιβεβαιώνουν ότι η εγκατάσταση του YUFENG Troughing Self-aligning Idler σε διαστήματα 30 μέτρων κατά μήκος της γραμμής μεταφοράς μειώνει δραστικά τις λειτουργικές απώλειες και την εισροή εργασίας για επιχειρήσεις χύδην υλικών.

Πραγματικές Υποθέσεις Εφαρμογών Βιομηχανίας

Αυτή η σειρά idler έχει σταθερά αρχεία υποστήριξης σε πολλαπλά βαριά βιομηχανικά έργα στο εξωτερικό, με επαληθεύσιμα δεδομένα λειτουργίας μεγάλου κύκλου σε τομείς εξόρυξης, λιμένων, τσιμέντου και μεταλλουργίας.

Περίπτωση 1: Γραμμή μεταφοράς ανοιχτού ανθρακωρυχείου Νοτιοανατολικής Ασίας

Ένα σταθερό σύστημα μεταφοράς μεσαίας απόστασης 1,8 χιλιομέτρων που μεταφέρει ακατέργαστο άνθρακα υιοθέτησε το YUFENG Troughing Self Aligning Idler για όλες τις πλευρικές θέσεις παρακολούθησης, που λειτουργούν υπό τοπική υψηλή υγρασία, έντονη σκόνη και μεταβλητές συνθήκες ανέμου.

Μετά από τρία χρόνια συνεχούς 24ωρης λειτουργίας, τα ρελαντί πλαίσια δεν παρουσιάζουν παραμόρφωση σκουριάς, οι κύλινδροι περιστρέφονται ομαλά χωρίς να μπλοκάρουν τα ρουλεμάν και ο κύριος ιμάντας μεταφοράς από χαλύβδινο κορδόνι διατηρεί σταθερό κεντράρισμα χωρίς σχίσιμο άκρων ή διαρροή υλικού μεγάλης επιφάνειας. Ο πελάτης ακύρωσε δύο μέλη του προσωπικού συντήρησης πλήρους απασχόλησης που αρχικά είχαν ανατεθεί σε καθημερινές εργασίες διόρθωσης ζώνης, επιτυγχάνοντας προφανή εξοικονόμηση δαπανών εργασίας.

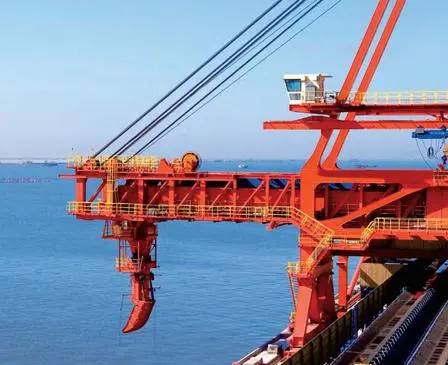

Περίπτωση 2: Τερματικός Χύδην Χύδην Μεταλλεύματος Ευρωπαϊκού Παράκτιου Λιμένα

Ο μεταφορέας εκφόρτωσης μεταλλεύματος πλάτους 1400 mm του λιμανιού αντιμετωπίζει ισχυρές παρεμβολές πλευρικού ανέμου καθ' όλη τη διάρκεια του χρόνου, που προηγουμένως προκαλούσε συχνή περιπλάνηση ζώνης με τυπικά σταθερά ρελαντί. Μετά την εκ των υστέρων τοποθέτηση του συγκροτήματος ρελαντί της σκάφης αυτοευθυγράμμισης, η απόκλιση που προκαλείται από τον άνεμο εξαλείφεται εντελώς. Το γαλβανισμένο πλαίσιο και οι κύλινδροι στεγανοποίησης πολλαπλών σταδίων προσαρμόζονται στη διάβρωση της παράκτιας ομίχλης από αλάτι, επεκτείνοντας τους κύκλους αντικατάστασης εξαρτημάτων από 6 μήνες σε 24 μήνες.

Πρόσθετα σενάρια κύριας εφαρμογής περιλαμβάνουν εγχώριες γραμμές μεταφοράς κλίνκερ τσιμέντου, μεταφορείς αποθεμάτων μεταλλουργίας σιδηρομεταλλεύματος και συστήματα τροφοδοσίας σύνθλιψης λατομείου αδρανών, με συνεπή ανατροφοδότηση πελατών σχετικά με σταθερή απόδοση κατωφλίου και εξαιρετικά χαμηλά ποσοστά αστοχίας. Φωτογραφίες επιτόπου λειτουργίας και πλήρη έγγραφα αναφοράς έργου μπορούν να παρέχονται για αξιολόγηση αγοραστή κατόπιν αιτήματος.

Πλήρεις Παράμετροι Τεχνικών Προδιαγραφών Προϊόντος

Βασικά πλεονεκτήματα και γιατί να επιλέξετε το YUFENG Troughing Self-aligning Idler

Αυτόματη Μηχανική Παρακολούθηση Ζώνης

Το πλωτό πλαίσιο περιστροφής ανταποκρίνεται αυτόματα στην κίνηση του ιμάντα, συμβάλλοντας στη διατήρηση της κεντραρισμένης λειτουργίας χωρίς συχνή χειροκίνητη ευθυγράμμιση και μειώνοντας τις εργασίες ρουτίνας συντήρησης.

Ενισχυμένη Σφράγιση & Προστασία του Περιβάλλοντος

Οι πολυστρωματικές σφραγίδες λαβυρίνθου βοηθούν στην αποτροπή της εισόδου σκόνης, πολτού και νερού της βροχής στο συγκρότημα ρουλεμάν, καθιστώντας το ρελαντί κατάλληλο για απαιτητικά περιβάλλοντα εξόρυξης, λιμανιών και μεταφοράς τσιμέντου.

Σταθερή Υποστήριξη και Προστασία από Αποκλίσεις

Η δομή της σκάφης τριών κυλίνδρων παρέχει σταθερή στήριξη για χύδην υλικά, ενώ οι κάθετοι κύλινδροι οδηγούν περιορίζουν την υπερβολική κίνηση του ιμάντα και μειώνουν τον κίνδυνο εκτροχιασμού του ιμάντα και ζημιάς στην άκρη.

Ευέλικτη Προσαρμογή Προδιαγραφών

Το YUFENG υποστηρίζει προσαρμοσμένες γωνίες κοιλότητας, διαμέτρους κυλίνδρων και επεξεργασίες πλαισίου για να ταιριάζουν σε διαφορετικά πλάτη μεταφορέων, συνθήκες φορτίου και κατασκευές ιμάντων, συμπεριλαμβανομένων των ιμάντων μεταφοράς από χαλύβδινο κορδόνι και υφασμάτινο.

Τυποποιημένη Κατασκευή & Πλήρης Επιθεώρηση

Κάθε συγκρότημα Self-aligning Idler υποβάλλεται σε συστηματική επιθεώρηση παραγωγής και απόδοσης πριν από την αποστολή. Η σταθερή εργοστασιακή ποιότητα συμβάλλει στη μείωση της συχνότητας αντικατάστασης και στη βελτίωση της αξιοπιστίας για έργα μεταφοράς στο εξωτερικό.

Χαμηλότερο συνολικό λειτουργικό κόστος

Μειώνοντας τη φθορά των άκρων του ιμάντα, τις χειροκίνητες εργασίες ευθυγράμμισης, τις απροσδόκητες απαιτήσεις διακοπής λειτουργίας και συντήρησης, το YUFENG Self-Aligning Idler συμβάλλει στη μείωση του μακροπρόθεσμου κόστους λειτουργίας των συστημάτων μεταφοράς υλικού χύδην.

Εργοστάσιο-Άμεση Τεχνική Υποστήριξη

Η YUFENG λειτουργεί πλήρεις εγκαταστάσεις επεξεργασίας και δοκιμών κυλίνδρων και παρέχει συμβουλές παραμέτρων, προσαρμογή σχεδίων, άμεση προμήθεια από το εργοστάσιο και τεχνική καθοδήγηση μετά την εγκατάσταση για έργα χειρισμού χύδην υλικού.

Συχνές Ερωτήσεις

Ε1: Ποια είναι η απαίτηση απόστασης εγκατάστασης για το YUFENG Troughing Self-aligning Idler στις γραμμές μεταφοράς;

A1: Για γενικούς μεταφορείς μεσαίου φορτίου εξόρυξης και τσιμέντου, εγκαταστήστε ένα σετ κάθε 30 μέτρα κατά μήκος του κλώνου μεταφοράς. Για χερσαίους μεταφορείς μεγάλων αποστάσεων ή λιμενικό εξοπλισμό με ισχυρή παρεμβολή πλάγιου ανέμου, συντομεύστε το διάστημα στα 15–20 μέτρα και επιπλέον τακτοποιήστε ένα σετ 15 μέτρα μακριά από τις τροχαλίες κεφαλής και ουράς για να διορθώσετε την απόκλιση του ιμάντα κατά τη μετάβαση επίπεδων τμημάτων.

Ε2: Μπορεί αυτό το ρελαντί να τοποθετηθεί εκ των υστέρων σε υπάρχοντα παλιά συστήματα μεταφοράς χωρίς σημαντική τροποποίηση του πλαισίου;

Α2: Ναι. Οι τυπικές διαστάσεις της οπής στερέωσης βάσης ακολουθούν τα καθολικά πρότυπα πλαισίου μεταφορέα TD75 και DTII, αντικαθιστώντας απευθείας τα αυθεντικά σταθερά συγκροτήματα αδρανούς σκάφης χωρίς να κόψετε ή να τρυπήσετε ξανά τον κύριο κορδόνι του μεταφορέα. Για μη τυποποιημένο παλιό εξοπλισμό, παρέχουμε προσαρμοσμένα σχέδια βάσης βάσης για να ταιριάζουν με τα υπάρχοντα μεγέθη εγκατάστασης, υποστηρίζοντας την απρόσκοπτη μετασκευή.

Ε3: Ποιες εργασίες συντήρησης ρουτίνας απαιτούνται για το YUFENG Troughing Self-aligning Idler;

A3: Η καθημερινή επιθεώρηση απαιτεί μόνο οπτικούς ελέγχους για εμπλοκή κυλίνδρων, φθορά της επιφάνειας του κυλίνδρου οδηγού και ξεφλούδισμα επίστρωσης πλαισίου. Πραγματοποιήστε έναν τριμηνιαίο καθαρισμό από τη συσσώρευση σκόνης και υλικού γύρω από τον κεντρικό άξονα περιστροφής για να εξασφαλίσετε ευέλικτη περιστροφή. Το προγεμισμένο λιπαντικό γράσο ρουλεμάν διαρκεί 12–18 μήνες υπό κανονικές συνθήκες εργασίας. Συμπληρωματικό γράσο απαιτείται μόνο για χώρους συνεχούς λειτουργίας σε υψηλή θερμοκρασία.

Οι φθαρμένοι κύλινδροι μπορούν να αποσυναρμολογηθούν και να αντικατασταθούν μεμονωμένα χωρίς να αφαιρεθεί ολόκληρο το ρελαντί πλαίσιο, απλοποιώντας σημαντικά τις εργασίες συντήρησης.

Ε4: Ποιες ειδικές προσαρμοσμένες εκδόσεις μπορούν να παραχθούν για ακραίες συνθήκες εργασίας;

A4: Υποστηρίζουμε πολλαπλές προσαρμοσμένες αναβαθμίσεις: Αντιδιαβρωτικά κελύφη κυλίνδρων HDPE για μεταφορά χημικών ορυκτών και υλικού αλατιού. Χονδροί κύλινδροι πτερυγίων από καουτσούκ για χειρισμό υγρού κολλώδους μεταλλεύματος. Πλήρως γαλβανισμένα κουφώματα εν θερμώ για περιβάλλοντα ομίχλης παράκτιου αλατιού. ανθεκτικά σε υψηλή θερμοκρασία ρουλεμάν για γραμμές μεταφοράς κλίνκερ τσιμέντου που λειτουργούν πάνω από 70℃. και ενισχυμένα πλαίσια βαρέως τύπου για μεταφορείς μεγάλης χωρητικότητας εξαιρετικά ευρείας πλάτους 1800–2000 mm.

Επικοινωνήστε μαζί μας

Εάν το βιομηχανικό έργο εξόρυξης, λιμανιού, τσιμέντου ή μεταλλουργίας σας απαιτεί σταθερό, χαμηλής συντήρησης YUFENG Troughing Self-aligning Idler για την επίλυση επίμονων προβλημάτων απόκλισης του ιμάντα μεταφοράς, στείλτε αμέσως τις παραμέτρους του πλάτους του ιμάντα μεταφοράς, της απαιτούμενης διαμέτρου του κυλίνδρου και των επιτόπιων συνθηκών λειτουργίας στην ομάδα πωλήσεών μας.

Μπορούμε να παρέχουμε δωρεάν τυπικά δείγματα προϊόντων, λεπτομερή τεχνικά σχέδια και την πιο πρόσφατη προσφορά εργοστασιακών προμηθειών χύδην εντός 24 εργάσιμων ωρών, παρέχοντας αξιόπιστα μηχανικά εξαρτήματα παρακολούθησης για μείωση του μακροπρόθεσμου κόστους λειτουργίας του μεταφορέα.
